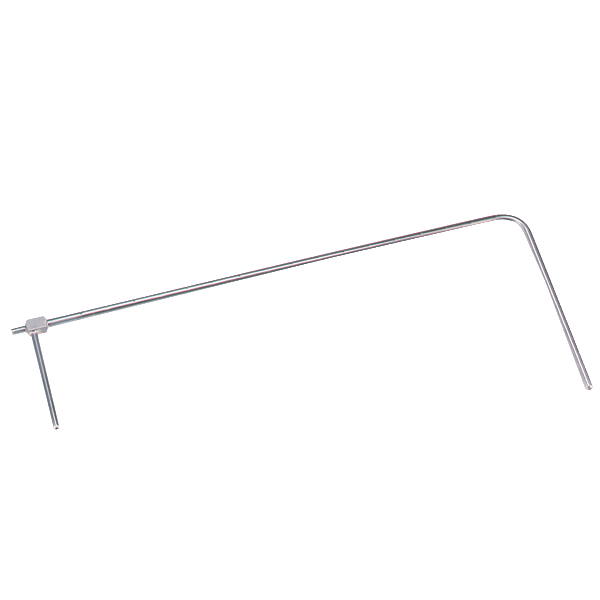

Dwyer 不锈钢皮托管 160系列

ASME 设计,达到AMCA 和ASHRAE 的标准

160系列 采用防腐不锈钢制造,经久耐用,插入深度刻度很容易精确的定位,静态取压口平行于测量管线能够很快并很容易和气流对齐。各种标准尺寸能够提供用于直径为4"到36" 的管道。通用的型号能满足用户自配的任何长度的3⁄/4" schedule 40管(标准)。

应用及案例


•  与差压计,开关或变送器结合使用时,可监控或控制空气流速或气流



产品特色


•  对错位灵敏度低,可达15度

•  由于ASHRAE喷嘴设计,无需校准

•  用于防泄漏操作的银焊接连接

•  5/16”型号额定1500°F(815.5°C)



技术指标



选项配件


选项

订购时添加后缀:

描述

-CF

连接件用于166/167 系列,增加 –CF后缀(166-6-CF)

例如: 490A-1-NIST


配件

型号

描述

A-156

 法兰安装盘带1/2"˝外螺纹NPT

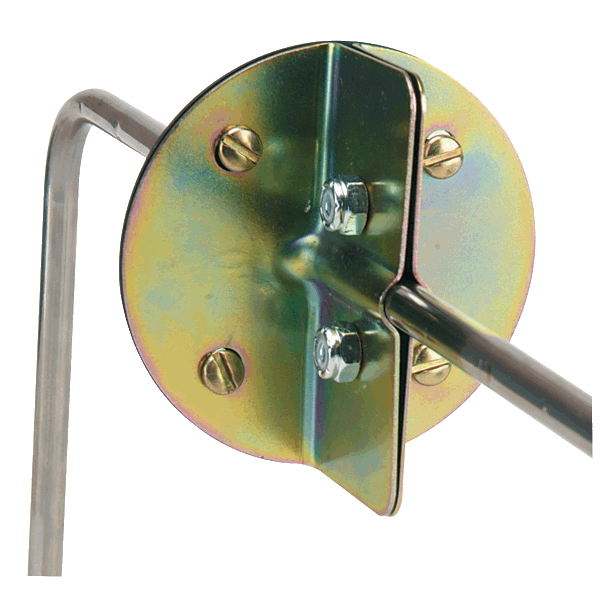

A-158

对开法兰安装适合各种德威尔160 型标准皮托管。镀镉钢板,专用安装孔垫圈。能够调节管道深度和松紧的螺杆。1 /16" 氯丁(二烯)橡胶垫圈与周围管道紧密配合防止管道渗漏。包括螺母和垫圈

A-159

安装固定件— A-159 安装固定件能够安装在任何160 系列。1990 年后制造的5/16" 标准皮托管上。两部分不锈钢配件在管道上提供永久安全的安装。当可以到达管子的内部时可用提供的垫圈和上紧螺母。在没有开口的或较厚的材料应用中,使用型号A-156法兰安装盘。一旦管子调整到适当的深度和角度,就拧紧六角轴衬到锁定位置。石墨衬套即使在高温下也能保证密封不泄漏。也可选择Teflon® 轴衬。注意事项:当完全插入时,请订购更长的皮托管

A-160-CASE

皮托管的手提箱

A-397

可以将皮托管迅速方便的安装在金属管道上。不需要打中心孔,无毛刺,6 个尺寸的孔从3 / 16" 到1 /2",增量1 /16"



安装手册


Instruction Manual.pdf



产品大图



型号列表


型号表

标准5⁄16"直径

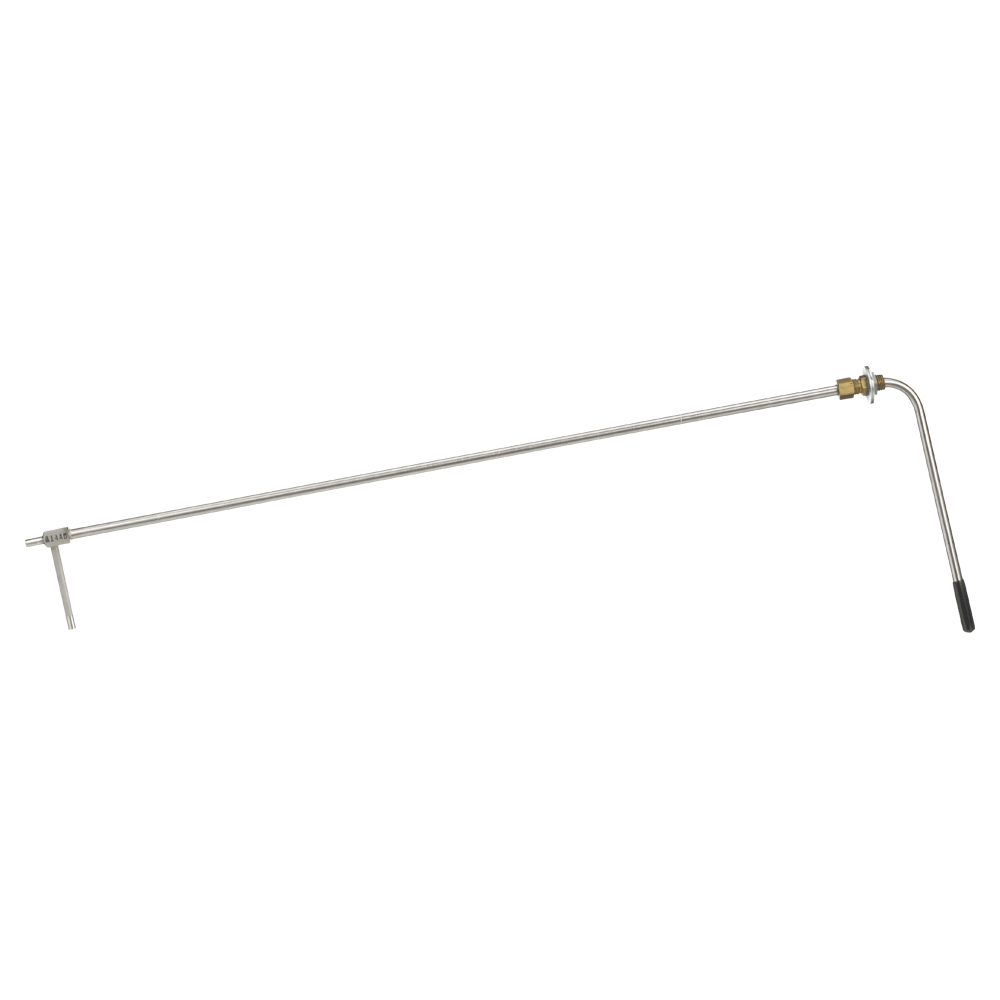

长尺寸带加强杆

型号

插入长度

 型号

插入长度

160-8

8-5/8"

160-96

96"

160-12

12-5/8"

小型尺寸1⁄8" 直径

160-18

18-5/8"

型号

插入长度

160-24

24-5/8"

166-6

6"

160-36

36-5/8"

166-12

12"

160-48

48-5/8"

167-6

6"

160-60

60-5/8"

167-12

12"

型号

描述

160-KIT

包含160-18,160-24,160-36,160-48的工具包和手提箱
