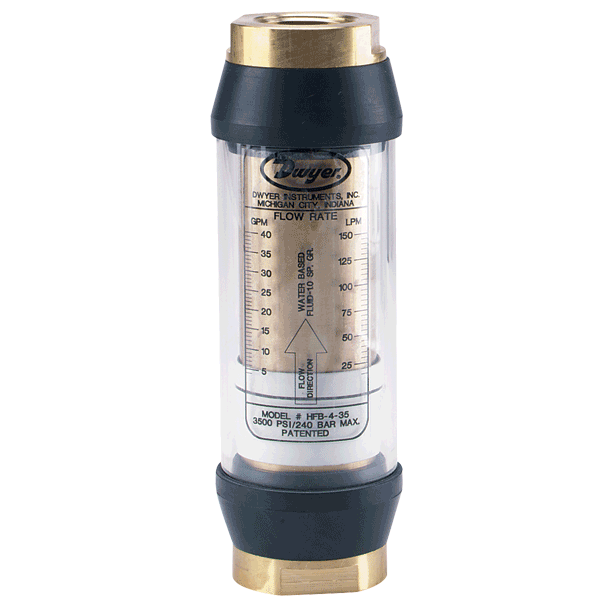

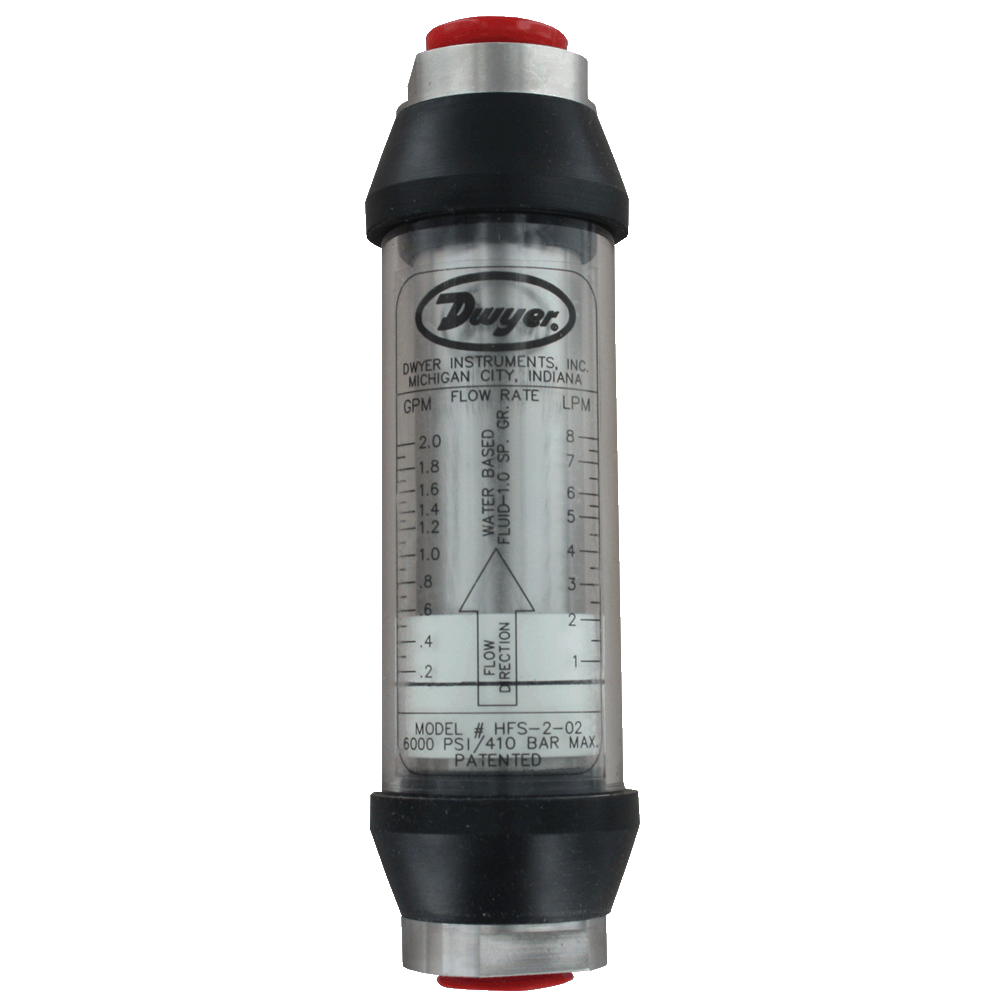

Dwyer 在线式流量监测器 HF系列

For Air, Water or Caustic Fluids, ±2% FS, Unrestricted Mounting, High Temperature and Pressure Options

HF系列在线流量监测器结构坚固,非常适合一系列兼容的气体、油基或水基液体的直接测量。该系列是基于浮动孔板和可变面积流量测量。流动的介质迫使孔板的直线运动和一个环形磁铁骑在锥形中心轴上。传输磁铁驱动位于流管外部的清晰可见的磁铁跟随器,磁铁跟随器上的环指示直读刻度上的流量。

注:如果您的流量计需要校准证书,请联系我们。

测量气体或液体;量程:从56~340L/M到56~623L/M(空气);从0.19~3.8L/M到19~189L/M(水);精度:±2.5%FS;安装不受限制(可水平、垂直);可选耐高温204℃、高压40MPa


产品简介:

低价格的HF系列在线式流量监测计的设计理念基于一个浮动锋利的孔盘和可变面积流量测量这两个专利,可产生在超过中心的三分之一刻度时精度保持在±2.5%的良好效果。此独一无二的设计可允许在流体粘度达到500SSU的情况下保证其精度性。所有内在的接液部件包含在一个密封的金属管状外壳之内,从而可在本质上确保HF系列的维护自由性。通过锥形轴两侧的弹簧、锋利孔盘和环形移动磁体,流量介质被转换成线性运动。移动磁体可驱动一个配在流管外侧、清晰可视的磁体配套件,此配套件置于透明的Lexan?管保护之下。磁体配套件上的外环可在直读刻度上显示当前流速。橡胶缓冲器可抵抗外部冲击。
单流向的设计,HF系列监测计推荐使用在至少74到200微米网筛的系统过滤上。一些应用也可能要求磁体过滤。这些流量计不要求进口和出口铅直安装,也可以水平,垂直,或颠倒安装。
应用领域
HF流量监测计可用于设置流速,液压马达和汽缸调速。检查泵的高压性能,减压阀设定,农业手动喷流系统,建筑或工业机械,电力工具和设备。监视空气使用铝制的型号。石化操作用铜制或不锈钢制的型号。
产品规格
应用介质:兼容性气体或液体
接液材质:主体:铝,铜或304SS;密封体:Buna-N(丁腈橡胶)或Viton?;磁体:外套Alnico?的Teflon?;其他内部件:304SS
粘度:500SSU
耐温极限:HFA,HFB和HFS型号:116℃(240℉);HFH型:204℃(400℉)
耐压极限:HFA型:600psig(41bar、4.1MPa);HFB和HFH型:3500psig (240bar、24MPa);HFS型:6000psig(413bar、41.3MPa)
精度:±4%FS在整个量程上,±2.5%在超过中心的三分之一刻度时
再现性:±1%满量程
装载重量:1/8到1/2″内螺纹NPT:0.9kg(2 Lb);3/4到1″内螺纹NPT:1.59kg(3.5 Lb);1-1/2″内螺纹NPT:5kg(11 Lb)
