ALICAT 手持式大气采样流量校准仪 66系列

量程25S LPM,测量范围0.5~100%满量程,空气标定,快速响应,可读取平均值或瞬时值,符合环保法规要求

美国ALICAT 66系列手持式大气采样流量校准仪,采用内部补偿型层流压差技术,使得大流量范围下气体仍旧保持层流运动。内置大气压传感器和外置温度探头对当前大气压和环境温度进行精确瞬间测量,专门针对环保法规要求设计。所有产品均具有NIST可溯源校准证书。ALICAT 66系列手持式大气采样流量校准仪,可现场显示当前大气压、温度、湿度、体积流量和质量流量,主要用于大气颗粒物校准仪采集器流量的定期校准,方便快捷。

应用及案例


 ●  大气环境监测


产品特色


●  精度准确,无地域限制

●  操作简单,适用于所有大气采样仪

●  结构坚固,防护等级IP67

●  数字化产品

●  多参数显示和输出:温度、湿度、压力、流量等

●  测量范围广,0.5~100%满量程



技术指标


介质要求    空气

量    程    25.000 SLPM

测量范围    0.5~100%满量程

显 示 屏    带背光LED显示,同时显示质量流量、体积流量、压力(大气压、绝压、表压)、温度、湿度

精度和重复性    ±1%读数

大气压精度    ±1 mm Hg在475~825 mmHg(63.3~110 Kpa)

典型显示响应时间    255 ms(用户可调)

典型预热时间    <1s

默认标况(STP)    25℃ & 1 Atm(其它标况可调)

工作温度    -30 ~ 60℃

温度探头精度    ±0.2℃

充电温度    0 ~ 45℃

工作湿度    0 ~ 95% RH,无冷凝,实时湿度感应

相对湿度精度    ±3.5% RH

最大工作压力    80 PSI绝压

最大工作差压    10 PSID

最小操作压力    9.5 PSI绝压

压力精度    ±0.1 PSI绝压

数据刷新频率    数字信号40 Hz@ 19200波特率

屏幕刷新频率    10 Hz

数字输出信号   RS232

无线通信    蓝牙低能耗(需要Alicat连接Android或iOS兼容移动设备)

充电电压    5 VDC(Micro-USB-B)

电气接口    micro-USB(用于数字通讯及充电)

续航时间    18小时(不开蓝牙或背光的正常耗电水平)

充电时间    3.5小时,2A USB电源,设备关闭的状态下

材    质    铝,302不锈钢,硅橡胶,玻璃增强聚苯硫醚,环氧树脂,金,硅,氧化铝,玻璃

过程连接    1/4" NPT内螺纹

位置敏感性    无

防护等级    IP67,防雨外壳;

            便携箱:防水型



便携箱



①  66系列校准仪

②  塔式接头(1/4"NPT,可与⑥连接)

③  泄露测试接头(用户自己提供)

④  外部温度探头(带1.8米电缆)

⑤  下部管接头(1/4"NPT转1.25"内径适配器)

⑥  硅胶管(长度1.5米,1/4"内径 x 7/16"外径)

⑦  校验证书

⑧  电源和USB数据线

⑨  上部管接头(1/4"NPT转1.25"外径适配器)



参数对比



EPA标准

66系列性能指标

流量

精度

量程

±2%读数

±1%读数,NIST可溯源

0.125 ~ 25.000   LPM/ SLPM

大气压

精度

量程

±5 mm Hg

600 ~ 800 mm   Hg

±1 mmHg,NIST可溯源

475 ~ 825mm   Hg

温度

精度

量程

±0.5 ℃

-30 ~ 45 ℃

±0.2 ℃(外置温度探针)

-30 ~ 60 ℃



快速校准


1.通过随附适配接头将66系列大气采样流量校准仪与颗粒物在线检测仪相连;或通过随附倒钩接头及硅软管相连接。

2.一键开启66系列,即可开始监测实时流量(实际流量与标准工况下的流量)、大气压力、温度。

3.按START AVG(平均流量)开始测量每一个流量较准点,66系列大气采样流量校准仪将从每秒钟1000次的测量中取流量平均值;重复该步骤标定下一个流量标定点。

4.采集实时与某段时间内的测量数据(通过USB数据线连接校准仪与电脑)。

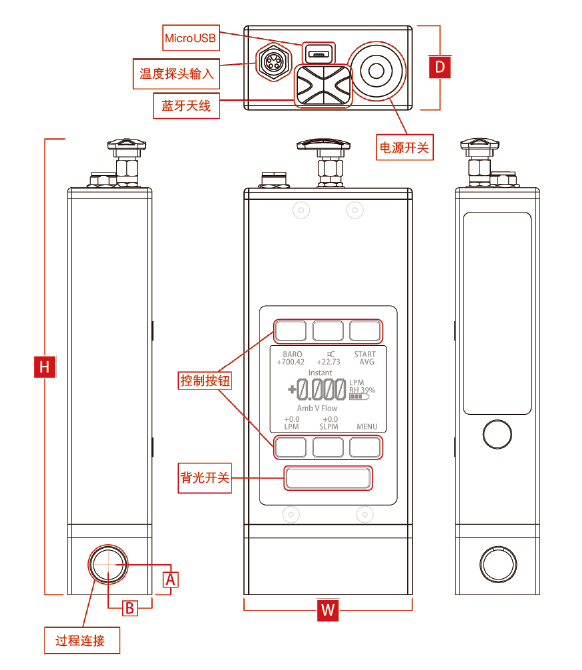

尺寸详图


满量程范围

满量程时压损

外观尺寸

重量

连接接口

A

B

25 SLPM

0.16 PSID

6.049'' H ×2.500'' W ×1.250''D

≈ 1.0 lb

1/4''NPT内螺纹

0.450 in

0.642 in

153.64 ×63.50 ×31.75 mm

≈0.5 kg

11.43 mm

16.31 mm

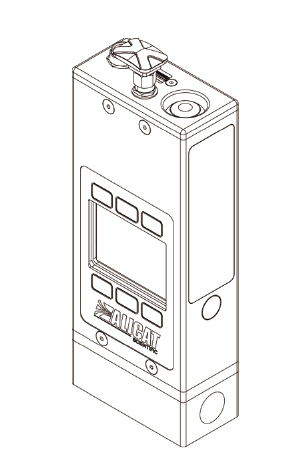

立体线框图.jpg               功能图.jpg



产品大图

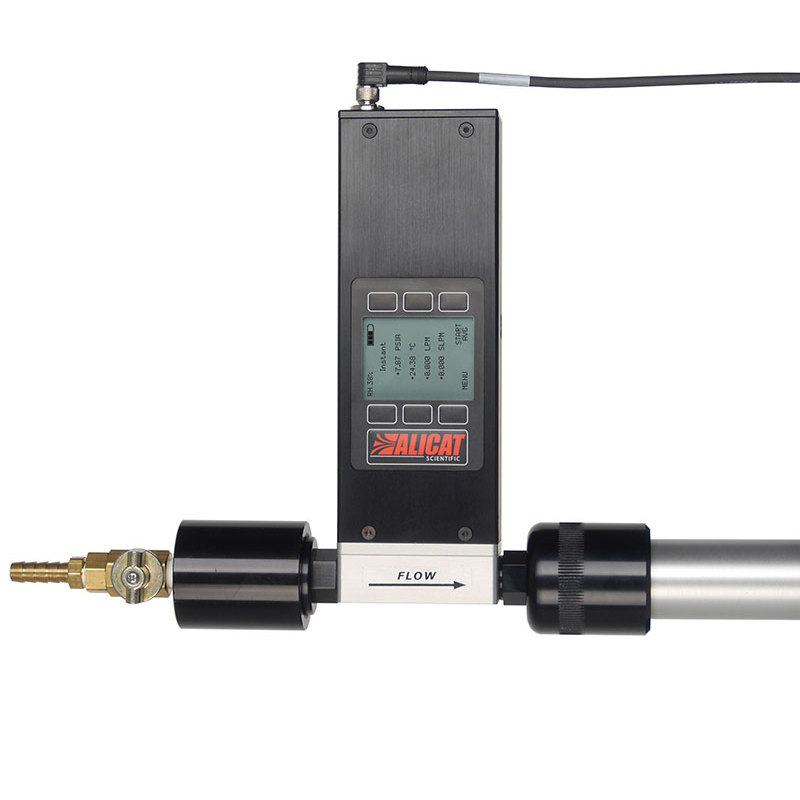

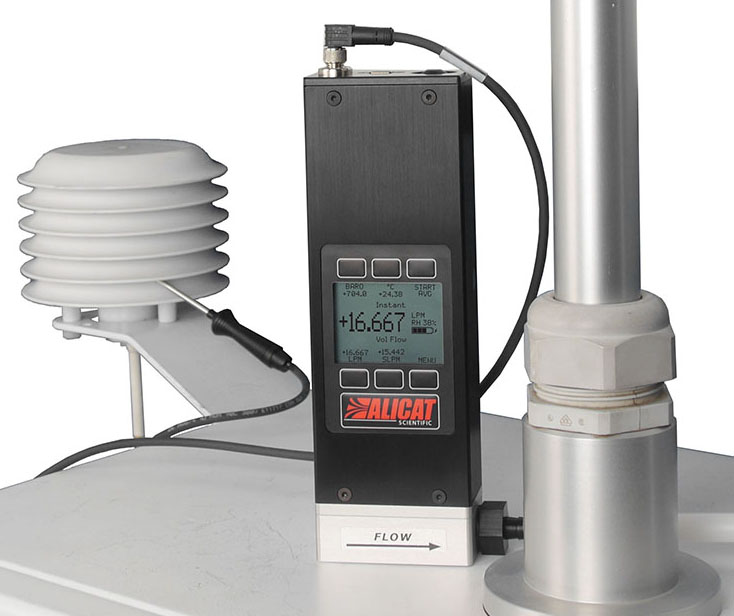

Alicat-FP-25-DM-on-Partisol-2000.jpg     Alicat-FP-25-SM-on-Partisol-2000-smcr-1.jpg



气体编码



* 混合气体编码为“800”,选项中须有具体混合气体比例说明。

* 对于液体流量计和控制器,液体指纯水,液体编码为“900”。

* ALICAT非抗腐蚀流量计/控制器产品,可支持①类气体。

* ALICAT抗腐蚀流量控制器产品,可支持①、②类气体。

* ALICAT抗腐蚀流量计产品,可支持①、②、③类气体。

* 未在表中列出的气体,也可能被测控,具体请咨询我们。



订货选型


订货时,须指定如下参数:

●  型号系列:66系列

●  气体种类:空气

●  流量范围:0.125-25LPM/SLPM

●  工作温度:

●  入口压力:

●  出口压力:

●  过程连接尺寸和类型:1/4" NPT内螺纹

●  数字输入输出信号:Micro-USB-B和蓝牙
