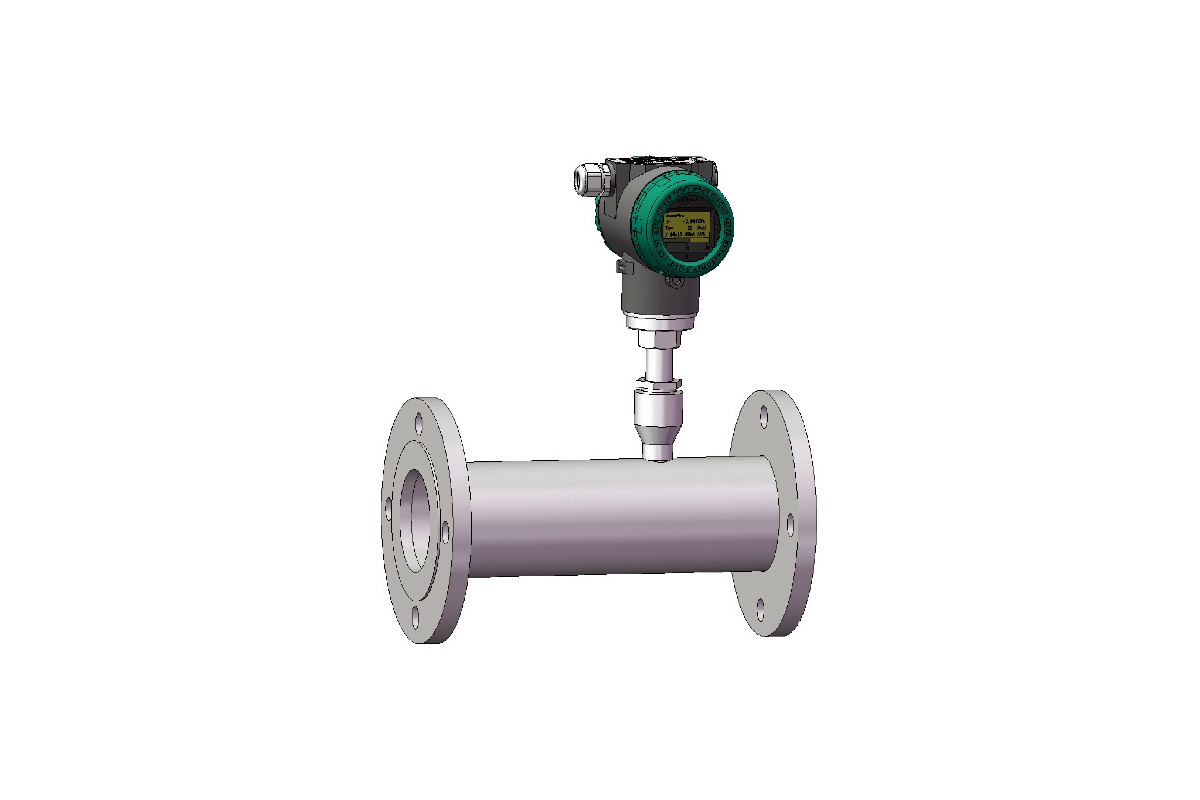

管道连接，流速、温度同时显示
3100管道式气体质量流量计使用标准精密风洞校准，采用恒温差原理的热消散（冷却）效应的金式定律。可以同时显示流速（流量）、温度。低流速反应灵敏，即使是高流速也能达到很好的精度。高温也能取得很好的恒温差，稳定性好。管道式适合用于DN100口径以下，可以测量多种气体，直接输出气体的质量流量，可以取得较准确的流量值，无需温压补偿。本安和隔爆两种防爆，两路输出可选。适合于小口径管道流量的测量，标准的管道式设计，使用安装和维护更方便。
应用及案例
被测介质：空气、天然气、沼气、煤气、干燥氯气、氧气、一氧化碳助燃风、烟道烟气、火炬气、氢气、氩气及其它干燥气体。
产品特色
● 量程：0～60 Nm/s（标准状态为0 ℃，101.33 KPa）
● 精度1％、量程比100：1
● 使用温度：-40～400 ℃
● 快速反应的双铠装传感器
● 出厂前配备和现场管道内径相同的管道
量 程 0～60 Nm/s
精 度 ±1%读数±0.5%满量程
量 程 比 100：1
响应时间 3秒，可通过阻尼系数调整
介质温度 -20～175℃；
-20～275℃；
-20～400℃
环境温度 -40～85℃
湿 度 0～100%RH
模拟输出 两路4～20mA(流速和温度)
一路4～20mA带HART通讯
数字输出 HART和MODBUS可选
重 复 性 ±0.5%F.S
温度系数 0.05% / 10 ℃
材质兼容性 外壳：铸铝，环氧树脂喷涂，丁晴橡胶O型环
防护等级 IP67
防爆等级 NEPSI隔爆许可EX d II CT4,隔爆级别 C级
供 电 24 VDC
电磁兼容性 IEC 61000-4-2～5
过程连接 法兰安装
安装方式 一体式，分体式
选型示例 3100 - 10 - L21 - 31 - 41 - 81 - 91 - B1 - C1
含 义 基本型号+测量空气+流速范围+介质温度+安装方式+空气标定+电源 供电+通讯方式+普通
系列号 |
3100管道式单点热式流量计 |
被测气体 |
【10】 空气 【11】 其它气体（ ） |
流速范围 |
【L21】DN20（0-110 Nm3/ h） 【L22】 DN25 （0-156 Nm3/ h） 【L23】DN40 （0-280 Nm3/ h） |
【L24】DN50（0-330 Nm3/ h） 【L26】DN80 （0-850 Nm3/ h） 【L28】DN100 （0-1500 Nm3/ h） |
【L20】其 它（ ） |
介质温度 |
【31】 -20～175 ℃ 【32】 -20～275 ℃ 【33】 -20～400 ℃ |
安装方式 |
【41】一体化法兰安装 【42】分体法兰安装 |
标定 |
【81】空气 【82】实际气体 |
电源供电 |
【91】24 VDC 【92】220 VAC |
通讯方式 |
【B1】HART 协议 【B2】RS485接口 |
防爆 |
【C1】 普通 【C2】防爆 |
