监测压差、空气流速和体积流量
MSX系列 Magnesense®差压变送器结合了原MS2系列Magnesense®II变送器的稳定性和多功能性，适用于建筑控制应用。MSX简化了订购过程以提供所需的配置，从而减少了产品安装时间。量程可用Pa、毫米水柱和英寸水柱表示。所有压力范围可配置为单向或双向模式，总共提供32个范围。MSX变送器可提供线性压力输出或线性速度输出，并从变送器中提取平方根。为了扩大计算流量的平方根能力，还增加了其他参数。双电压和毫安输出信号可用于提供控制和设备输出信号验证。
应用及案例
· 空气处理装置中的过滤器监控
· 制药/半导体洁净室的建筑压力
· 商业建筑中的管道静压
· VAV系统中的风速/流量
产品特色
· 可旋转180°显示屏，便于阅读
· 可选无工具接线盒，方便快捷接线
· UL94 V-0和阻燃等级，为各种应用增加安全性
介 质 空气和不可燃的兼容气体
材 质 请咨询我们
精 度 ±1% FSO
稳 定 性 ±1% FSO / 年
温度范围 -20 ~ 70 ℃（-4 ~ 158 °F）
压力限制 量程0和1：最大操作压力为3.6 psi，爆裂压力为6 psi；
量程2和3：最大工作压力为6 psi，爆裂压力为6 psi
电源要求 10 - 36 VDC（2线），17 - 36 VDC或隔离的21.6 - 33 VAC（3线）
输出信号 4 - 20 mA（2线）；0 - 10 V或0 - 5 V（3线）
响应时间 瞬时（默认）或3秒（可选）
零点和量程调整 数字按钮
回路电阻 电流输出：0 - 1250 Ω（最大）；
电压输出：最小负载1 KΩ
电流消耗 最大持续21 mA
电气连接 4线可移除的欧式端子排，用于导线16 - 26 AWG
进线方式 1/2" NPS螺纹

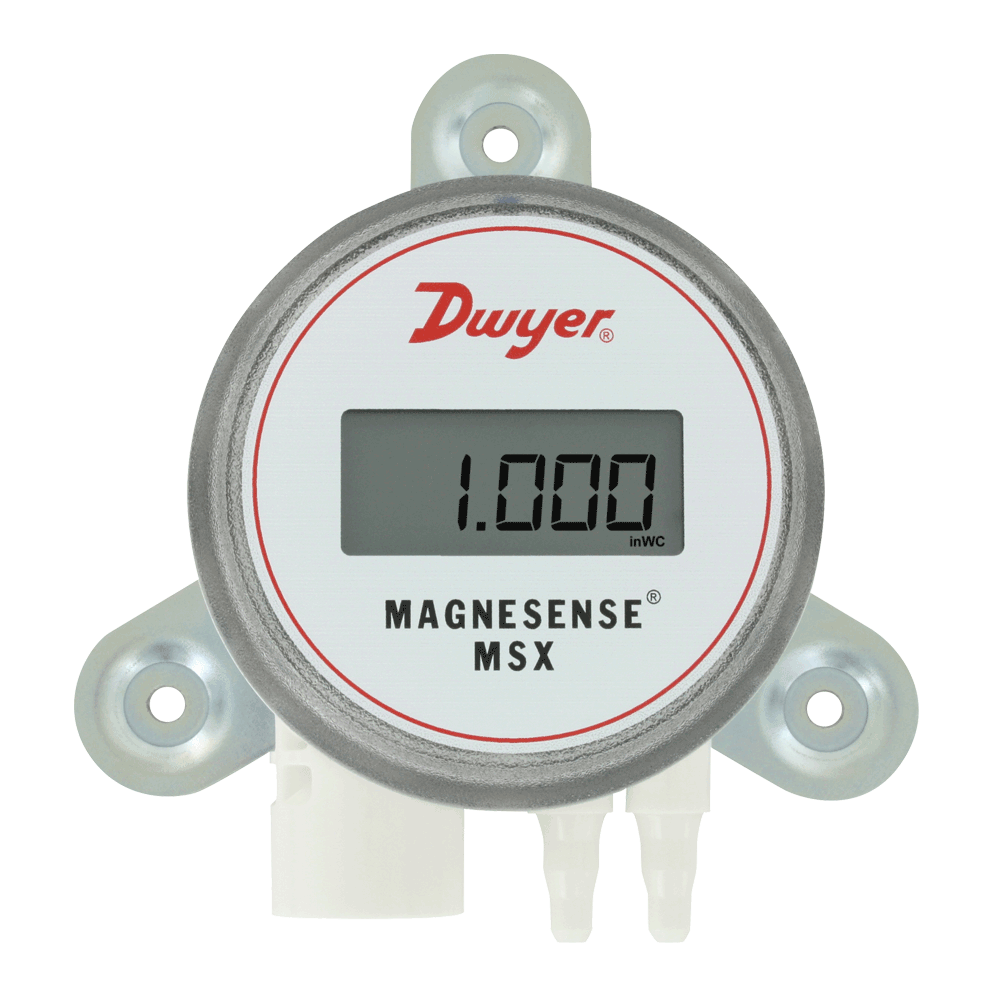

显 示 4位LCD显示屏（可选项）
过程连接 1 / 8 "，3 / 16 "，1 / 4 "，5 mm和6 mm内径软管
外壳防护等级 NEMA 4X（IP66），UL 2043（阻燃型），UL94 V-0
安装方向 压力传感器测量不受方向影响
重 量 230 g（8.0 盎司）
机构认证 CE
配件 | |
型号 | 描述 |
A-480 A-481 A-MSX-LCD | 塑料静压头 安装工具套件，包括2个塑料静压头和2.1米（ 7英尺 ）的PVC管 MSX系列可替换显示屏 |
选项 | ||||
量程 | in w.c. | Pascal低 | Pascal高 | mm w.c. |
量程代码0 | 0.1 0.15 0.25 0.5* | 25 30 40 50 | 60 75 100 125* | 2.5 5 10 12* |
量程代码1 | 0.1 0.25 0.5 1* | 25 40 50 60 | 100 150 160 250* | 2.5 5 10 25* |
量程代码2 | 1 2 3 5* | 250 300 400 500 | 600 750 1000 1250* | 25 50 100 125* |
量程代码3 | 10 15 25 28* | 1000 1500 2000 2500 | 3000 4000 5000 7000* | 250 350 500 700* |
*是指每个量程代码下的正满量程输出值。 | ||||
型号表 | |||||||
举例 | MSX | -W | 1 | 3 | -IN | -LCD | MSX-W13-IN-LCD |
系列号 | MSX | Magnesense®差压变送器 | |||||

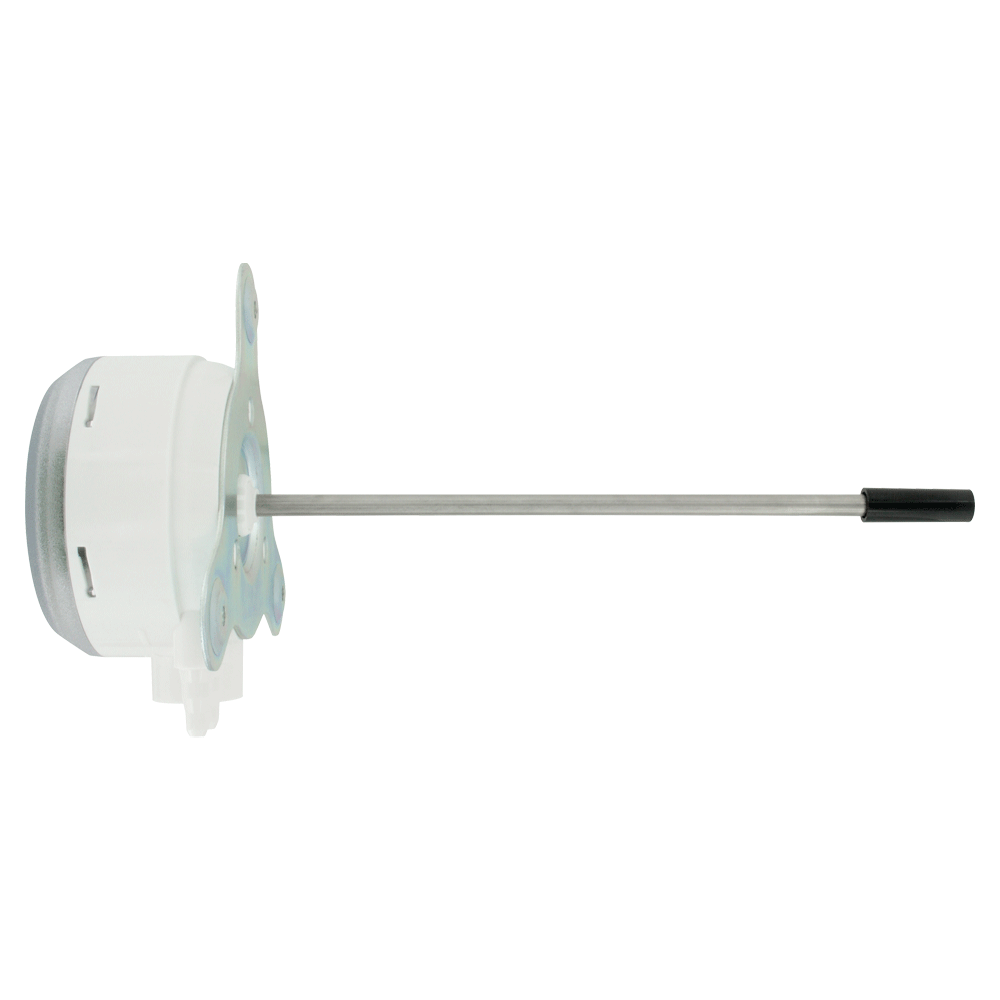

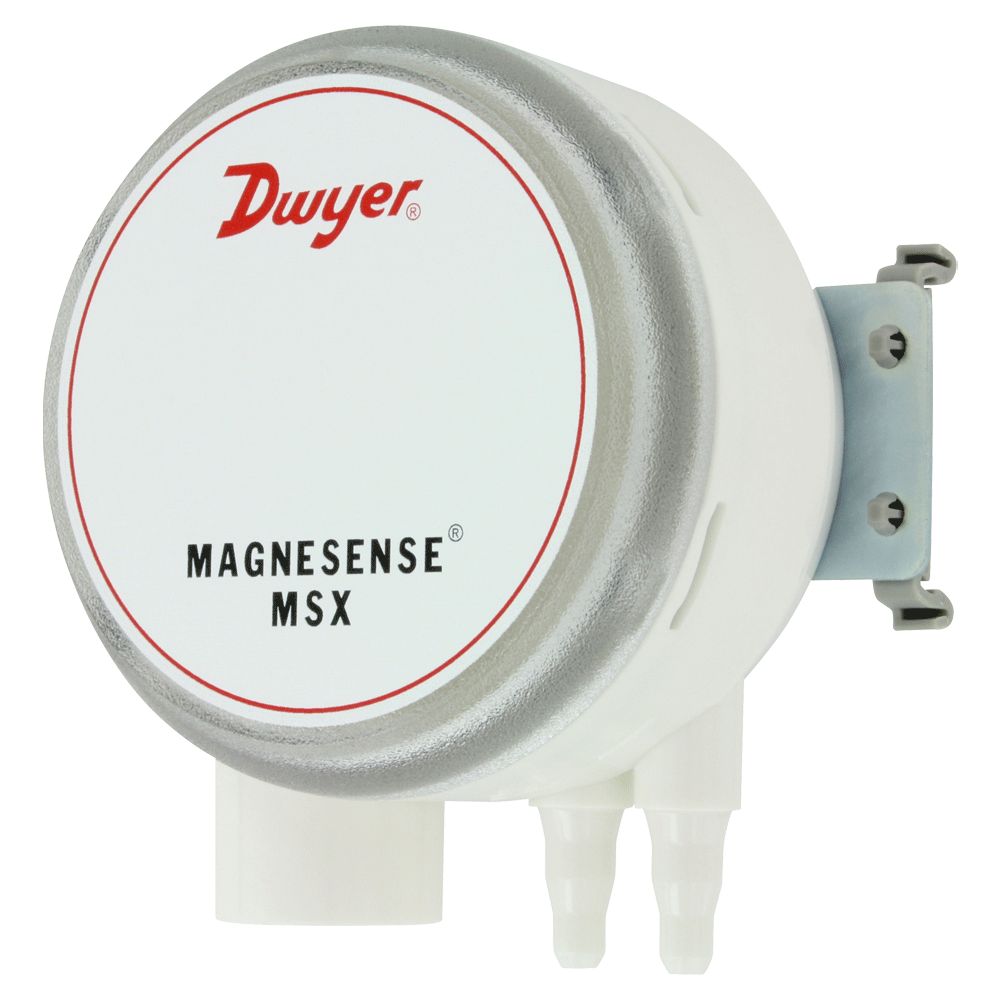

安装方式 | W U N | 墙装式 通用安装式（ 墙装或风管安装 ） DIN导轨安装式 | |||||
量程方式 | 1 2 | 单向量程 正负组合量程 | |||||
范围 | 0 1 2 3 | 0.5 in w.c. , 125 Pa, 12.5 mm w.c. 1 in w.c. , 250 Pa, 25 mm w.c. 5 in w.c. , 1250 Pa, 125 mm w.c. 28 in w.c. , 7000 Pa, 700 mm w.c. | |||||
压力单位 | IN PA MM | 英寸水柱 Pa 毫米水柱 | |||||
选项 | A-481
FC FP GLD LCD NIST STX TT WO | 安装套件：包括2只塑料静压取压头和一根7英尺（ 2.1米 ）PVC软管 工厂校准证书 带宝塔接头的过滤配件 液密电缆密封套配件 液晶显示屏 NIST可追溯的校准证书 2个塑料静压取压头 无工具接线盒 为增加液晶显示器预留的开窗前盖 | |||||
