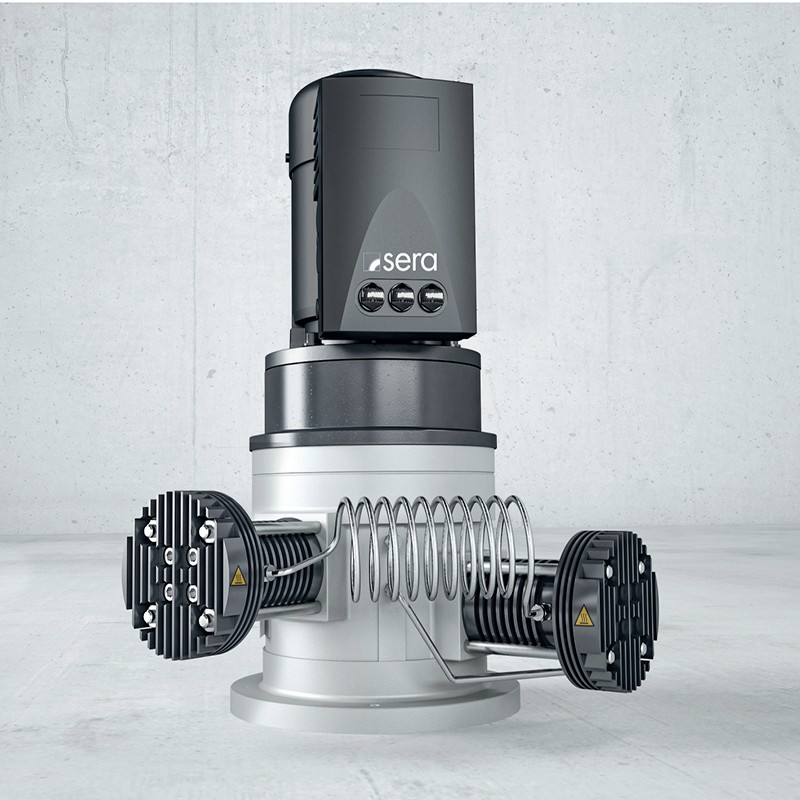

sera AG 系列活塞压缩机可广泛应用于居民区、社区供能及工业综合能源解决方案等场景。在独立能源系统中，该活塞式压缩机承担着关键作用，通过对氢气进行增压压缩，实现氢气长期存储。这款无油运转的双级活塞式压缩机采用风冷设计，专门适配 5.0 级高纯氢气（99.999%）工况。设备安装便捷、人机友好，是各类能源系统的理想之选。上述各项性能特点在产品研发阶段便已充分考量并落地实现。
应用及案例
家用能源系统
区域分布式供能
热电联供项目
设备批量配套
家用电源系统
独立且零排放的能源供给-全年无休，冬季亦可正常运行
能源洁净，实现自给自足
新建建筑和建筑现代化领域存在显著增长的市场
模块化能源系统
紧凑设计
泄露气体的再利用
全密封
低功耗
低噪音排放
气体：氢气，干燥、无固体颗粒
进口压力：25-30 bar（g）
出口压力：max.300 bar（g）
环境温度：-10℃ ~ +40℃
流量：≥2.0 Nm3/h @ 30 bar（g）-> 300 bar（g）
空气冷却
防护等级：IP55
压缩机型号 | KV 100 7 II L |
sera产品编码 | 45000455 |
产品成熟度 | D 1.3 |
技术参数 | |
进口压力 | 短期最低压力：10 bar(g) 运行压力：25 - 30 bar(g) 壳体耐压：40 bar(g |
出口压力 | 最大300 bar(g) |
流量 @ 氦气，进口压力30bar(g) | ≥ 2.0 Nm3/h @ 出口压力300 bar(g) (BOL)* ≥ 3.0 Nm3/h @ 出口压力150 bar(g) (BOL)* |
最大工作周期 | 2次/小时 |
最长运行时长 | 间歇运行，运行30分钟，停机休息15分钟 |
级数 | 两级, 水平气缸（卧式） |
泄漏率 氦气单点检测 | 1x10-5 mbar l/s |
防护等级 | IP 55 |
噪声等级 （依据 DIN EN ISO 3744:2011-02 与 DIN EN ISO 2151:2009-01 开展实验室测试） | < 60 dB(A) (BOL)* |
重量 | < 95 kg |
腐蚀防护等级 | 涂装C2级，依据标准DIN EN ISO 12944-2 |
颜色 | RAL 9005（墨黑色）, RAL 7037（亚光尘灰色） |
环境条件 | |
最大安装海拔 | 1000 米；海拔高于此限值运行需降负荷使用 |
环境温度 | -15 °C ~ +40 °C |
输送介质 | |
气体类型 | 5.0 级高纯氢气（99.999%），干燥、无固体颗粒
若采用纯度等级更低的氢气，但最低不低于3.5级（99.95%），设备磨损特性可能发生变化。 |
进气温度 | 最高30 °C |
氢气露点 | - 50℃ @ 1bar |
压缩机杂质 | 密封件摩擦磨屑，初始润滑析出物 |
电机 | |
电机类型 | 异步电动机, 4 极 |
转速 | 约 540 rpm (18Hz)、750 rpm (25Hz) |
工作电压 | 220 VAC (Y) |
电机功率 (环境温度超过40℃时，电机须降负荷运行) | 2200 W；750 W (16Hz) |
连续功耗 | 约 650 W |
接线方式 | 通过变频器 |
切换运行频率 | 25 Hz：适用压力至100 bar(g), 最大 200 bar(g) 18 Hz：适用压力至最大 300 bar(g |
自动停机条件
| 气缸气体进口、出口及管道接口处温度达100℃时自动停机。 (该保护由外部控制系统信号实现；需考虑最大温升 ΔT=100K ） |
材质 | |
曲轴箱、气缸盖 | 铝合金 |
气缸 | 钢材 |
密封 | 金属 C 形密封圈 |
活塞密封 | PTFE |
活塞导轨 | 塑料 / 铜 / 钢材 |
管路连接 | 卡环式，适配6mm 不锈钢管 |

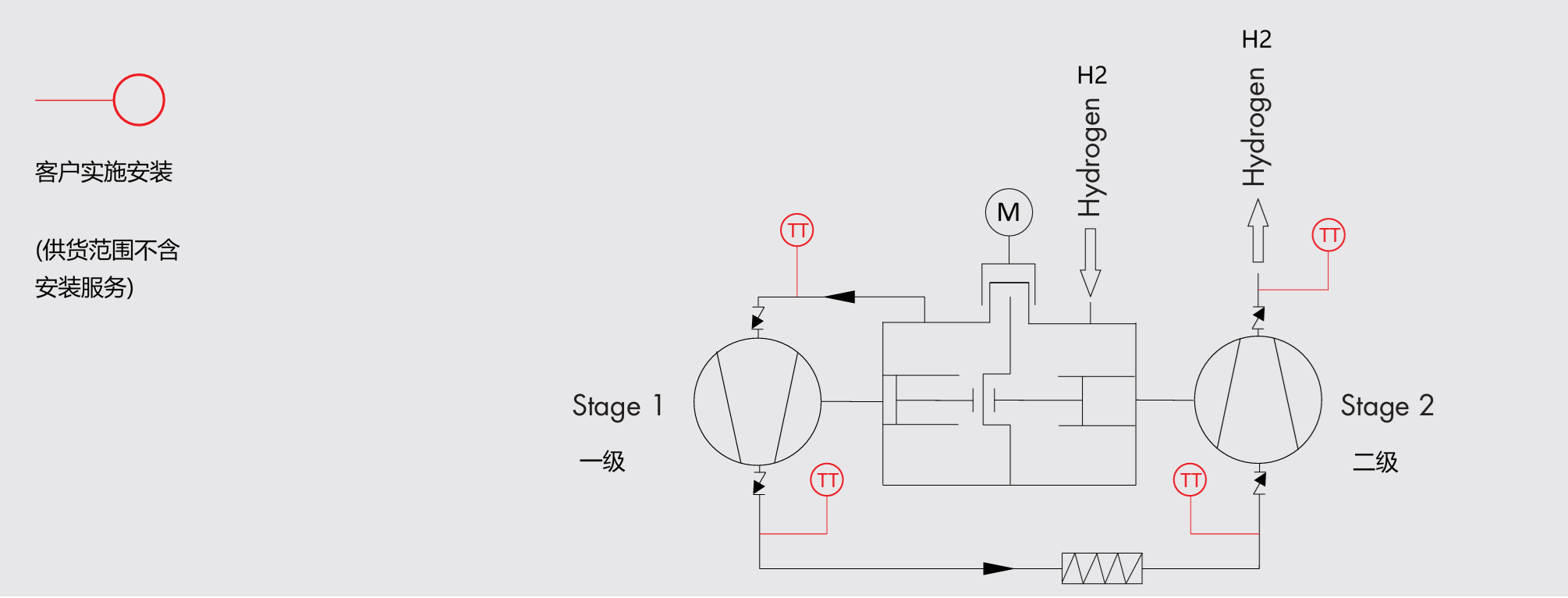

管道及仪表流程图（P&ID图） | |
| |
