量程0.08-120Nm/s,对震动和压力变化不敏感，1秒的响应时间，性价比高
BESTACE TFM系列热式气体质量流量计，采用热扩散原理，通过计算热源的热量损失来测量出流经的气体分子数量，从而得到质量流量，且无需温压补偿。
整个产品在出厂前在可靠性、重复性、精确性方面均经过了严格的检测，TFM系列气体质量流量计的量程，采用了速度的表示方法，因此能够更多的适应不同工况。
此外，TFM系列气体质量流量计具有一体式和插入式两种结构。材质上具有316不锈钢、HC、钽合金等多种选择，广泛应用于石油化工、医疗、热电厂、环保等行业。
产品特色
对压力、震动不敏感
优于1秒的快速响应
可测大管径、小流量
高精度与稳定性
多种材质可选
压损低
量程 0.08-120Nm/s
介质 洁净、干燥气体（乙炔除外）
精度 ±1%FS
线性度 ±0.5%FS
重复性 优于0.2%满量程
环境温度 -20℃-45℃
介质温度 常温型：-10-200℃
高温型：-10-350℃
公称通径 DN10-DN2000(一体式）
DN50-DN4000(插入式）
耐压 1.6MPa(一体式）
2.5MPa(插入式）
量程比 100:1
响应时间 1秒
输出信号 4-20mA
RS485（标准Modbus-RTU通讯协议）
Hart协议
探杆直径 19mm
供电电源 24VDC或220VAC≤18W
电气接口 M20×1.5

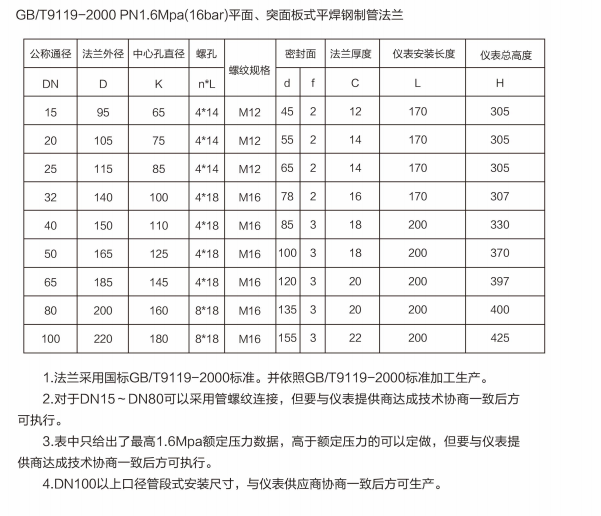

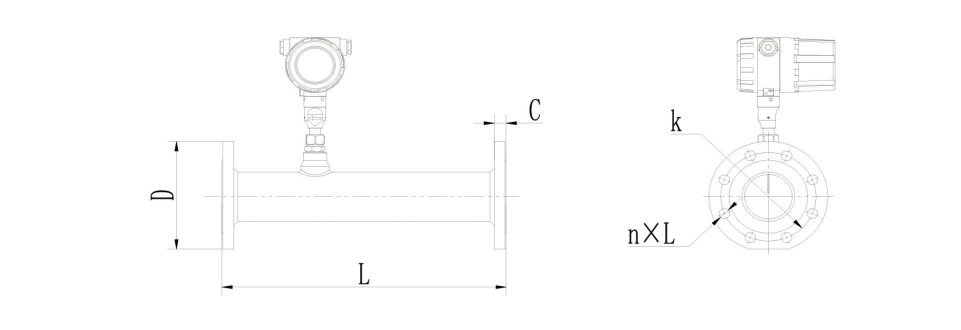

安装方式 一体式：法兰连接（不含配对法兰）

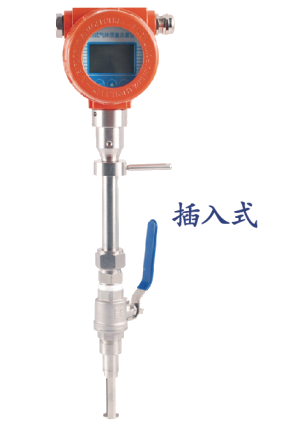

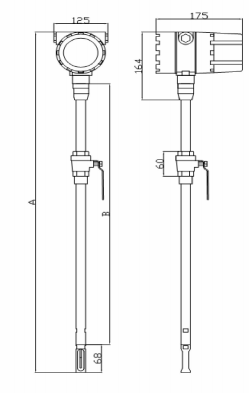

插入式：提供安装套件（含锁紧球阀、焊接底座）
防护等级 IP65
管道材质 碳钢、不锈钢、塑料等
显示 4行汉字液晶显示
显示单位 Nm3/h、Nm3/min、L/h、L/min、t/h、t/min、Kg/h、Kg/min、Nm/s等
显示内容 质量流量、标况体积流量、累计流量、介质温度、标准流速等
传感器材质 不锈钢、碳钢
防爆等级 ExdIICT6
选型示例
一体式选型示例：TFM-1-304-Air-R100-12m3/h-N-24-E1
插入式选型示例：TFM-2-316-氧气-S800×600-300mm-10m3/h-N-485-E1
含 义 基本型号-安装形式-材质-管道样式及尺寸-量程-特殊涂层-输出信号-防爆-选项
序号 | 代码 | 参数 |
1 | 型号TFM系列 | 其中“TFM”为产品型号系列，代表热式气体质量流量计 |
2 | 安装形式 | -1:一体式（最小圆形管道通径为DN10，最大DN2000） -2:插入式（最小管道通径为DN50,最大DN4000） |
3 | 材质 （探杆、管道、传感器） | -304：304不锈钢 -316：316不锈钢 -HC： 哈C合金 -TN：钽合金 |
4 | 介质 | -Air：空气 气体中文名称: 其它气体 |
5 | 管道样式及尺寸 | 〖R+数字〗圆形管道+管道通径（mm） 〖S+数字×数字〗方形管道+长×宽（mm） 插入长度（仅-2插入式需填此项，-1一体式请跳过此项） 〖数字+mm〗如选择-2插入式，请标准插入长度，标配为500mm(一般大口径、长直管段，插入1/4处；小口径、短直管段，插入中心处） |
6 | 量程 | 数字+单位，例如100m3/h |
7 | 特殊涂层 | -N： 无涂层 -P： 防挂料涂层 -CP： 防腐蚀、防挂料涂层 |
8 | 输出信号 | -24： 4-20mA -485：RS485（标准Modbus-RTU通讯协议） -Hart:Hart协议 |
9 | 防爆 | -E1：无防爆 -E2: 隔爆型(ExdIICT6) |
10 | 选项 | -A1：1个报警点 -A2: 2个报警点 -AC: 220VAC供电 -HT：高温选项（-10-350℃） |
