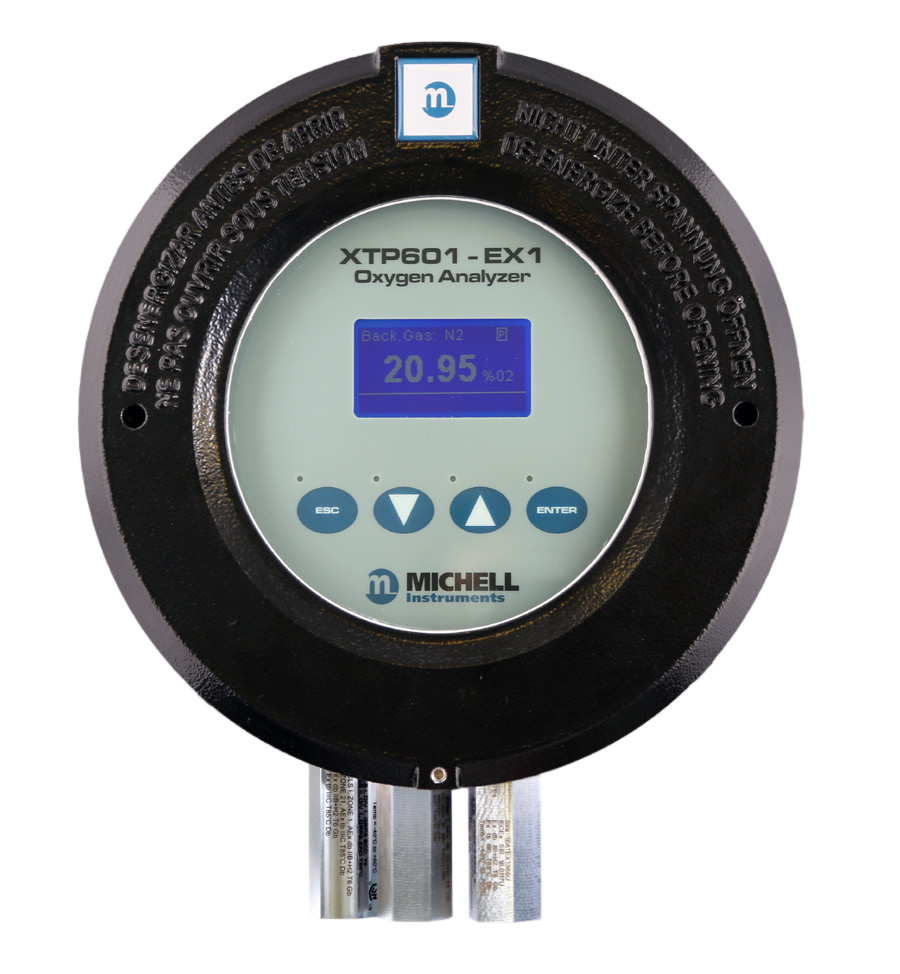

XTP601 热顺磁氧分析仪

测量技术

热磁氧传感器

气体

过程和非冷凝取样含固体颗粒 <5µm>

量程

可选 0–0.5% 高达 0-50% 和 20, 80 或 90–99%

显示分辨率

0.01% 从零开始的范围

0.1% 无零点开始范围

显示类型

背光 LCD

精度（不包含无零点范围）

±0.02% O2 或 <±1%>

精度（无零点范围 (80/90 - 99%)）

±0.2% O2 或 <±1% 量程，取较大值="">

响应时间 (T90) ，HSR 功能需开启

< 15="" 秒="">

重复性

量程的 ±0.2% 或 0.01% O2 取较大值

线性

量程的 ±0.5% 或 0.05% O2 取较大值

零点稳定性

每月量程的 ±0.25%

量程稳定性

每月量程的 ±0.25%

样气流速

100 ~ 600 ml/min

样气流动影响

GP1 和 GP3: 100 ~ 500 ml/min (0.2 ~ 1.06 scfh)

EX1, EX3 和 GP2: 270 ~ 330 ml/min (0.2 ~ 1.06 scfh)

样气压力

0.75 ~ 2 BarA

样气温度

5 ~ +55°C (+45°C 标准室 )

取样室温度

标准 +50°C (可选 +55°C 和 +60°C )

背景气体

分析仪在过程背景气体下校准，标准气体: N2, CO2, CH4, H2 & 沼气，根据需求其他气体也可选

电气参数

模拟输入

2 路 4-20 mA 输入

一路用于外置传感器，可在屏幕上显示

另一路用于过程工况的主动补偿

模拟输出

2 路 4-20 mA 输出 (采用24V励磁电压供电 )

输出范围

主要范围和仪表的校验范围一致

第二路用户可配置范围：0-99%

报警

2 路单极转换 (SPCO) 继电器数值报警 ( 250 V, 5 A )

数据记录

用户可通过数字通信采集分析仪的输出信号

可存储40个报警点和氧含量读数的最小值，这些数据都带有日期和时间说明

数字通信

基于 RS485 协议的MODBUS RTU

电源

24 V DC; 1.5 A

电缆入口

分析仪配有 3 x M20 电缆入口。电缆接头，导管入口和堵头作为附件提供

工作环境

环境温度

5 ~ +55°C

大气压

750mbar ~ 1250mbar

机械参数

预热时间

<25 分钟="">

稳定时间

5 分钟

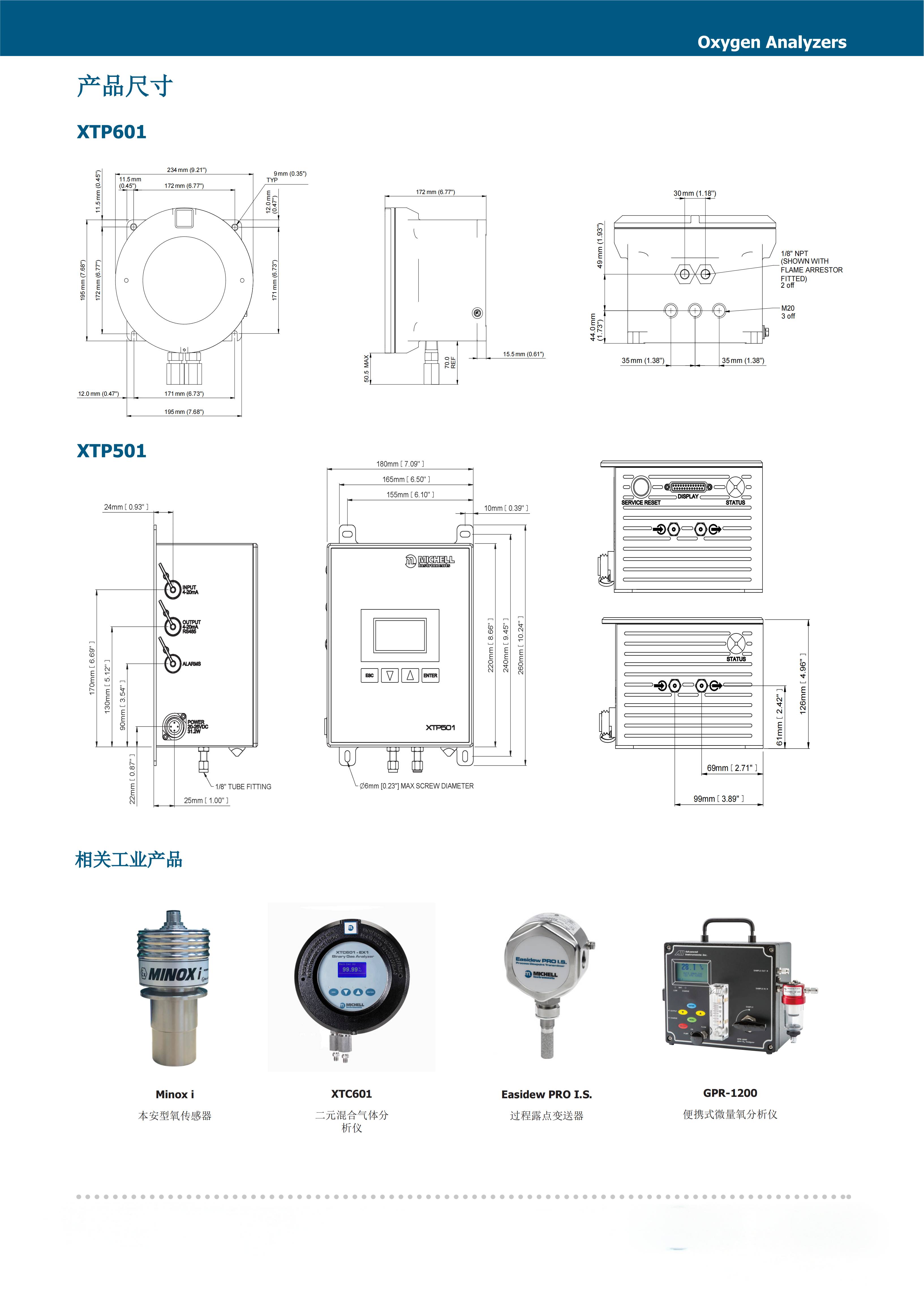

尺寸

234 x 234 x 172mm (w x d x h)

重量

9.7kg

接液材质

316 & 430F 不锈钢，硅胶玻璃，铂金，3M 2216，O型圈

O 型圈材质

氟橡胶、硅胶或Ekraz

气体连接

EX1, EX3 & GP2: 1/8” NPT (内螺纹)

GP1 and GP3: 1/4” NPT (内螺纹)

防护等级

IP66, NEMA 4X

危险区域认证

ATEX/UKCA

II 2GD Ex d IIB+H2 T6 Gb

Ex tb IIIC T85°C Db IP66

IECEx

Ex d IIB+H2 T6 Gb

Ex tb IIIC T85°C Db IP66

每种 O型圈类型在ATEX/UKCA 和 IECEx 下温度范围

硅胶: Ta O-ring = -40°C ~ +60°C (北美温度+50 ℃)

氟橡胶 ®: Ta O-ring = -15°C ~ +60°C (北美温度+50 ℃)

Ekraz: Ta O-ring = -10°C ~ +60°C(北美温度+50 ℃)

cQPSus

Class I, Division 1, Groups B,C,D, T6

TR CU Ex

1 Ex d IIB+H2 T6 Gb
