Twin-Tiger TFM系列‌液体涡轮流量计‌基于涡轮的旋转。当液体通过流量计时，液体的动能使涡轮叶片开始旋转，涡轮的转速与液体的流速成正比。流量计内部通常配备有传感器，用于检测涡轮的转速，并将其转换为电信号，最终显示为流量值。整体结构小巧紧凑，信号传输稳定，尤其适合小管径液体流量测量。

低压力损失，测量范围宽，结构简单；全不锈钢本体结构，广泛适用于纯水、自来水、化学液体、汽油、柴油、酒精、甲醇、醇类等低粘度液体流量测量与监控。

应用及案例

化工
石油
冶金
环保
造纸
轻纺

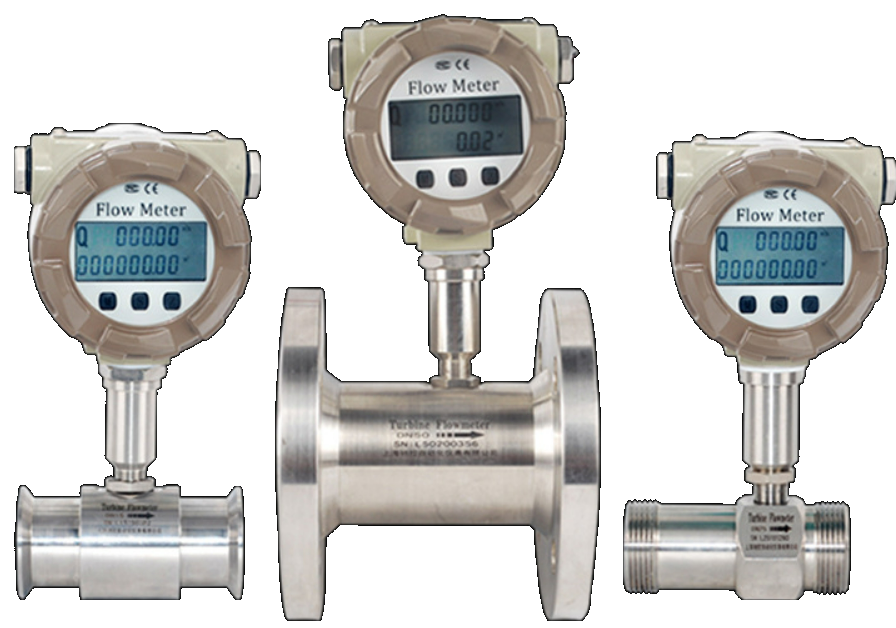

产品特色技术指标尺寸详图尺寸流量产品大图宣传彩页

产品特色

体积小巧，连接方式多样
低压力损失
具有脉冲信号，4-20mA等多种输出方式可选
全不锈钢本体结构，可定制PP防腐型
传感器为精密数控加工，部件精密度高
安装简单，维护方便

技术指标

量程从0.04-0.25m3/h到80-800m3/h

介质低粘度、无杂质、无强烈腐蚀性液体

精度 ±0.2%R、±0.5%R、±1.0%R（默认）

环境温度 -20℃-60℃

介质温度 -20-80℃（常规型），-20-150℃（高温型）

环境湿度 5-90%RH

大气压力 86-106KPa

口径 DN4-DN200

公称压力 1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.3MPa

供电电源电源型：12VDC、24VDC

电池型：3.6V锂电池

输出信号脉冲输出（三线制）

电流输出：4-20mA（两线制）

通讯输出 RS485（标准Modbus通讯协议）

Hart协议

电气接口 M20×1.5内螺纹

量程比 1:10-1:20

安装方式法兰连接、螺纹连接、卡箍连接（卫生型）

防护等级 IP65

外壳材质 304、316L不锈钢

防爆等级 ExdIICT6 Gb

尺寸详图

DN15-DN200法兰式涡轮流量传感器尺寸图

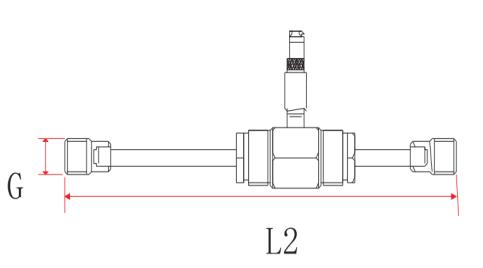

DN4-DN10螺纹式涡轮流量传感器(含直管段部分)尺寸图

DN4-DN200法兰夹装（卡箍式）型涡轮流量传感器尺寸图

尺寸流量

公称通径	法兰连接					螺纹连接		夹装连接
公称通径	L1	D1	K	d	n(孔数)	L2	G(外螺纹)	L3	D2
4						225	G1/2	50	38
6						225	G1/2	50	38
10						345	G1/2	50	38
15	75	95	65	14	4	75	G1	55	47
20	80	105	75	14	4	80	G1	60	54
25	100	115	85	14	4	100	G5/4	60	57
32	140	140	100	14	4	140	G2	70	66
40	140	150	110	18	4	140	G2	70	72
50	150	165	125	18	4	150	G5/2	70	92
65	170	185	145	18	4			80	100
80	200	200	160	18	8			90	112
100	220	220	180	18	8			100	137
125	250	250	210	18	8			120	165
150	300	285	240	22	8			150	190
200	360	340	295	22	12			150	243

涡轮流量传感器安装尺寸表

仪表口径（mm）	正常流量范围（m3/h）	扩展流量范围（m3/h）
DN4	0.04-0.25	0.04-0.4
DN6	0.1-0.6	0.06-0.6
DN10	0.2-1.2	0.15-1.5
DN15	0.6-6	0.4-8
DN20	0.8-8	0.45-9
DN25	1-10	0.5-10
DN32	1.5-15	0.8-15
DN40	2-20	1-20
DN50	4-40	2-40
DN65	7-70	4-70
DN80	10-100	5-100
DN100	20-200	10-200
DN125	25-250	13-250
DN150	30-300	15-300
DN200	80-800	40-800

仪表口径参考流量范围

产品大图


宣传彩页

Twin-Tiger TFM系列液体涡轮流量计.pdf
