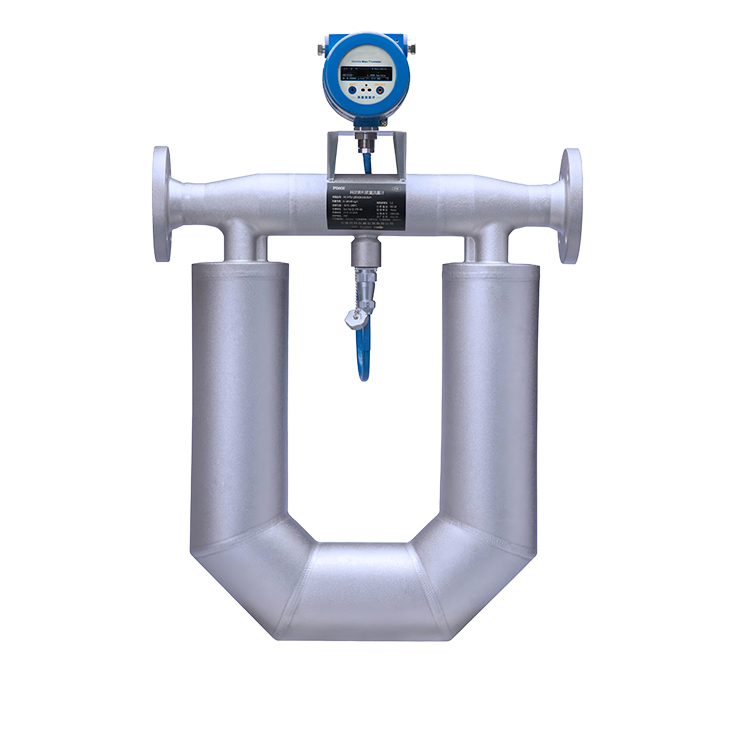

86U系列 U型科里奥利质量流量计

介        质

气体、液体、超低温介质（液氧、液氮、LNG等）

量        程

从0.0075 t/h-0.15 t/h到50 t/h-1000 t/h（水）

量  程  比

1：20

精        度

液体：±0.1%RD、±0.15%RD、±0.2%RD

气体：±0.5%RD

重  复  性

±0.05%FS

环境温度

-40℃~70℃

介质温度

-50℃~300℃（气体和液体）

-200℃~100℃（超低温介质）

耐        压

常规4MPa,高压可特殊定制

密度测量范围

0.2≤ρ<5g/cm³

密度测量精度

±0.001g/cm³

温度测量范围

-200℃~ 350℃

温度测量精度

＜±1℃

过程连接

螺纹连接、法兰连接、卡箍连接，可特殊定制

接液材质

316L

防护等级

IP67

重        量

视管径而定，具体重量需咨询

供电电压

86-265VAC、18V～36VDC、自适应电源

电气连接

M20×1.5、1/2 NPT

输出信号

4-20mA（双环流）、脉冲信号、RS485、

0-10 KHZ 频率信号 、HART 协议

通信速率

9600bps（默认）、2400、4800、19200、38400bps

通信协议

Modbus-RTU

设备地址

1（默认）-247

1

型号

86U系列

其中“86U”为产品型号系列，代表U型科里奥利质量流量计

2

转换器安装形式

-I：一体式

-S：分体式

3

公称通径

-1：DN3口径(流量范围：0.0075t/h-0.15t/h）

-2：DN6口径(流量范围：0.024t/h-0.48t/h）

-3：DN10口径(流量范围：0.05t/h-1t/h）

-4：DN15口径(流量范围：0.125t/h-2.5t/h）

-5：DN20口径(流量范围：0.36t/h-7.2t/h）

-6：DN25口径(流量范围：0.5t/h-10t/h）

-7：DN32口径(流量范围：0.9t/h-18t/h）

-8：DN40口径(流量范围：1.5t/h-30t/h）

-9：DN50口径(流量范围：3t/h-60t/h）

-10：DN80口径(流量范围：8t/h-160t/h）

-11A：DN100口径(流量范围：11t/h-220t/h）

-11B: DN100口径(流量范围：15t/h-300t/h）

-12A：DN150口径(流量范围：20t/h-420t/h）

-12B：DN150口径(流量范围：30t/h-600t/h）

-13:  DN200口径(流量范围：50t/h-1000t/h）

4

传感器类型

-S1： 常规型传感器

-S2:  保温夹套型传感器

-S3:  高压型传感器

-S4:  高温型传感器<300℃

5

公称压力

-16：1.6MPa

-40：4.0MPa

-X： 定制压力

6

测量管材质

-M1：316L不锈钢

-M2：哈氏合金(HC)

-M3：钽

-MX: 定制材质

7

过程连接

-T：螺纹连接

-F:法兰连接

-K:卡箍连接

-X：特殊定制

8

精度

-A1：±0.1%RD（液体）

-A2:±0.15%RD（液体）

-A3:±0.2%RD（液体）

-A4:±0.5%RD（气体）

9

供电电压

-1：86-265VAC

-2:18-36VDC

-3:自适应电源

10

输出信号

-E1：4-20mA/脉冲/频率/RS485

-E2: HART协议

11

电气接口

-1：M20×1.5

-2：1/2NPT

-X：特殊定制
