86S系列微小型科里奥利质量流量计

介        质

气体、液体

量        程

从（1-10）kg/h到（8-80）kg/h（水）

量  程  比

1：10

精        度

液体：±0.2%RD、±0.5%RD

气体：±0.5%RD

重  复  性

±0.05%FS

环境温度

-40℃ ~ 70℃

介质温度

-50℃ ~150℃

耐        压

常规 4MPa, 高压可特殊定制

密度测量范围

0.2≤ρ<5 g/cm³

密度测量精度

±0.001 g/cm³

温度测量范围

-200℃ ~ 350℃

温度测量精度

＜±1℃

过程连接

螺纹连接、法兰连接、卡箍连接，可特殊定制

接液材质

316L

防护等级

IP67

重        量

6kg

供电电压

86-265 VAC、18V～36 VDC、自适应电源

电气连接

M20×1.5、1/2 NPT

输出信号

4-20mA（双环流）、脉冲信号、RS485、

0-10KHZ频率信号、HART协议

通信速率

9600bps（默认）、2400、4800、19200、38400bps

通信协议

Modbus-RTU

设备地址

1（默认）-247

1

型号

86S系列

其中“86S”为产品型号系列，代表微小型科里奥利质量流量计

2

转换器安装形式

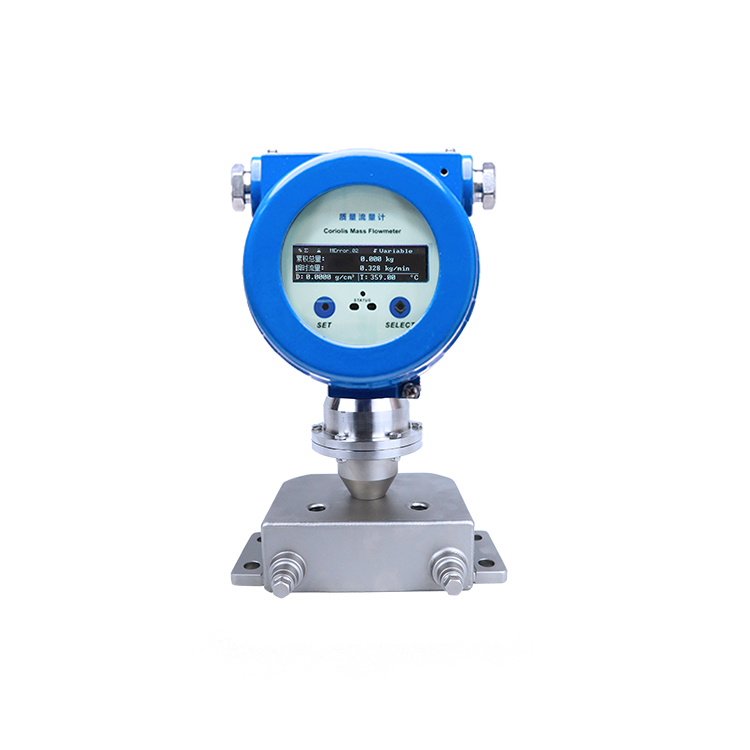

-I：一体式

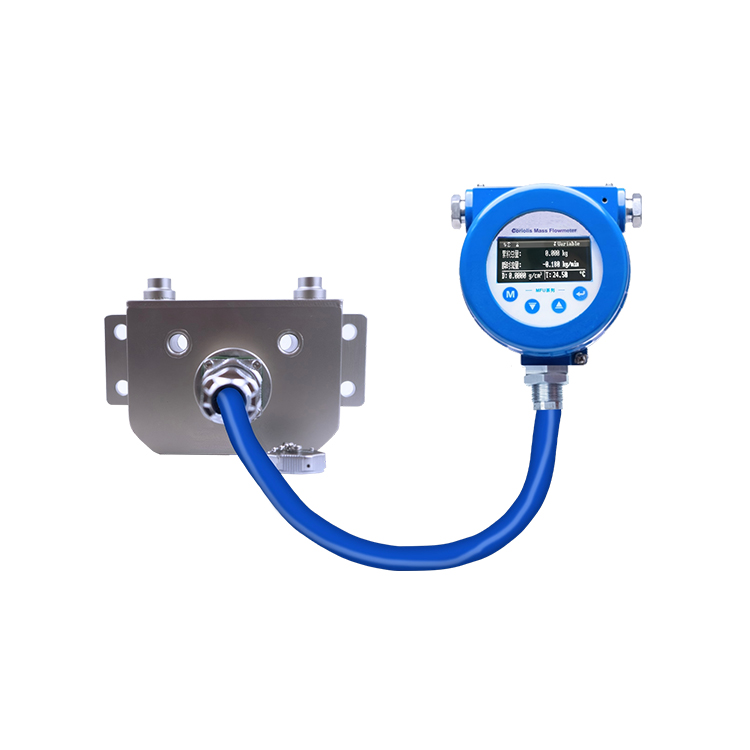

-S：分体式

3

公称通径

-1：DN1口径（流量范围：（1-10）kg/h）

-2：DN2口径（流量范围：（8-80）kg/h）

4

传感器类型

-S1： 常规型传感器

-S2:  高压型传感器

-S3:  卫生型传感器

5

公称压力

-16：1.6MPa

-40：4.0MPa

-X：定制压力

6

测量管材质

-M1： 316L不锈钢

-M2： 哈氏合金(HC22)

-M3： 哈氏合金(HC276)

-MX:  定制材质

7

过程连接

-T： 螺纹连接

-F:  法兰连接

-K:  卡箍连接

-X： 特殊定制

8

精度

-A1： ±0.2%RD（液体）

-A2:  ±0.5%RD（液体）

-A3:  ±0.5%RD（气体）

9

供电电压

-1： 86-265VAC

-2:  18-36VDC

-3:  自适应电源

10

输出信号

-E1：4-20mA/脉冲/频率/RS485

-E2: HART协议

11

电气接口

-1：M20×1.5

-2：1/2NPT

-X：特殊定制
