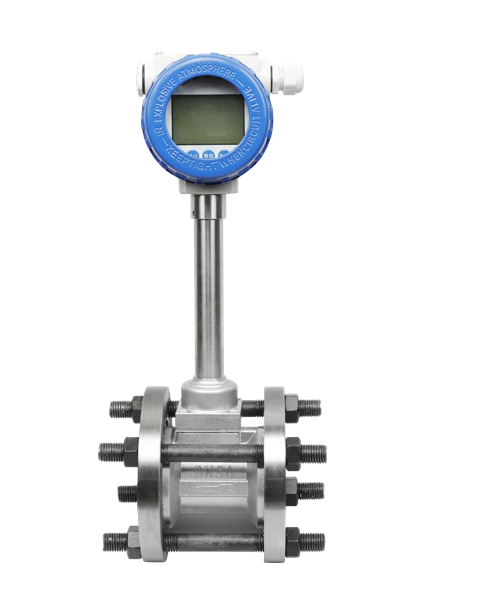

Twin-Tiger 涡街流量计VFM系列

量程从0.4-7m/s（液体）到4-60m/s(气体）,压损小，耐高温，可测过热蒸汽，可靠性高

Twin-Tiger VFM系列涡街流量计是基于卡门涡街原理而研制的一种具有国际先进水平的新型流量计，适用于测量过热蒸汽、饱和蒸汽、压缩空气的一般气体、水和液体的质量流量和体积流量。结构简单牢固，无可动部件，可靠性高，长期运行十分可靠。检测传感器不直接接触被测介质，性能稳定，寿命长。

压力损失较小，运行费用低，更具节能意义；采用超低功耗技术，电池供电可运行两年以上；温压补偿一体化设计，同时显示流量值与累积流量值，温度、压力值，不必轮流切换。广泛应用于化工、石油、冶金、轻工、环保、市政、电力等部门。

应用及案例

化工
石油
冶金
轻工
环保
市政

产品特色技术指标尺寸详图尺寸流量产品大图宣传彩页

产品特色

结构简单牢固，无可动部件，可靠性高
传感器不直接接触被测介质，性能稳定，寿命长
压力损失较小，运行费用低，更具节能意义
测量的是流量成正比的脉冲信号，无零点漂移，精度高
温压补偿一体化设计
安装简单，维护方便

技术指标

量程液体： 0.4-7m/s

气体： 4-60m/s

蒸汽： 5-70m/s

介质气体、液体、蒸汽

精度 ±1%FS、±1.5%FS；插入式：±2.5%FS

环境温度 -20℃-55℃

介质温度压电式：-40-150℃；-40-260℃；-40-330℃

电容型：-40-400℃；-40-450℃（协议订货）

环境湿度 5-95%RH

口径 DN15-300（300-1000插入式）

公称压力 DN15-DN200 4.0（＞4.0协议供货）

DN250-DN300 4.0（＞1.6协议供货）

供电电源 12VDC、24VDC

电池供电型： 3.6V

输出信号方波脉冲（不包括电池供电型）：高电平≥5V，低电平≤1V

电流输出：4-20mA

RS485（标准Modbus通讯协议）

Hart通讯

量程比 1:10或1:15

安装方式法兰连接/法兰卡装/简单插入/球阀插入

防护等级普通型（IP65），潜水型（IP68）

外壳材质本体材料：1Cr18Ni9TI,其他材质协议订货

防爆等级隔爆型：ExdIICT4

本安型：ExiaIICT2-CT6

尺寸详图

尺寸流量

公称通径（mm）	壳体内径 D1 （mm）	壳体长度 L （mm）	法兰外径 D3 （mm）	螺栓孔中心距B （mm）	法兰厚度 C （mm）	螺旋孔直径d （mm）	螺旋数量 n
25	25	170	115	85	18	18	4
32	32	170	140	100	18	18	4
40	38	177	148	110	18	18	4
50	49	190	165	125	20	18	4
65	62	220	185	145	20	18	4
80	73	220	200	160	23	18	8
100	96	240	220	180	23	18	8
125	119	260	250	210	25	18	8
150	141	280	285	240	25	22	8
200	200	300	340	295	27	22	12
250	250	360	405	355	29	26	12
300	300	400	480	410	32	26	12

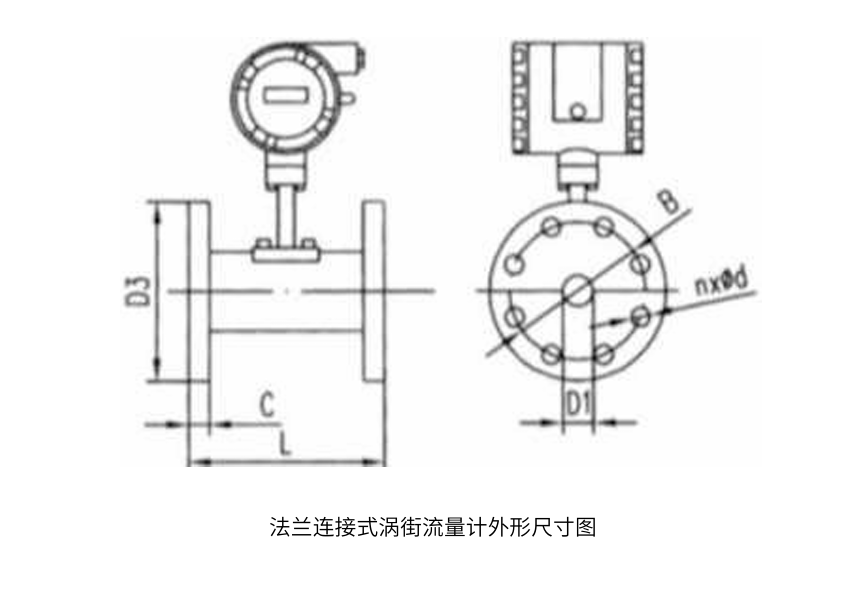

法兰连接式外形尺寸表

公称通径 DN（mm）	液体-水（T=20℃，ρ=1000kg/m3）		气体-空气（T=20℃，P=101.325KPa）
公称通径 DN（mm）	标准范围（m3/h）	可测范围（m3/h）	标准范围（m3/h）	可测范围（m3/h）
20	1-8	0.6-12	5-50	5-60
25	1.5-12	0.8-16	8-80	8-120
40	2.5-30	1.5-40	20-200	18-300
50	3-50	2-60	30-300	30-500
65	5-80	3-90	50-500	50-900
80	8-120	5-150	80-1000	60-1200
100	12-200	6-240	100-1000	100-2000
125	20-300	13-390	150-1600	150-3000
150	30-400	15-600	250-2500	200-4000
200	40-800	30-1200	400-4000	350-8000
250	80-1200	40-1600	600-6000	500-12000
300	100-1800	50-2000	1000-10000	600-18000

口径参考流量范围
