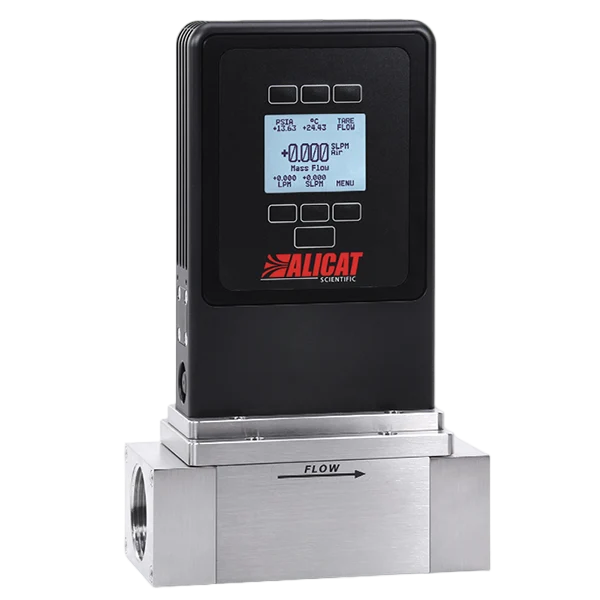

ALICAT 本安防爆耐腐蚀型气体质量流量计 ISMS系列

产品特色

• ia区域本安防爆认证，可用于0区环境

• 内置湿度传感器（选配）

• 多参数显示和输出：温度、压力、体积流量、质量流量等

• IP66防护

• 可选高精度：优于0.5%

• 可现场标定混合气体（最多5种成分），并存储20种混合气

技术指标

本安防爆认证    ATEX和IECEx： Ex ia IIC T4 Ga Tamb -20 ℃ ~  70℃

                          北美：Class I， Div 1， Groups A-D T4， Ex ia

                                     Class I， Zone 0， AEx\Ex ia IIC T4 Ga

                                     Tamb -20℃ ~ 70℃

介质要求    洁净的、兼容的、非腐蚀性和腐蚀性气体

介质种类    内置128种气体，用户可现场编辑混合气体

                  （最多5种成分），并最多存储20种混合气

量        程    从0-0.5 SCCM   到   0-5000 SLPM

测量范围（量程比）    0.1-100%满量程（1000:1）

质量流量普通精度    ±（0.8 %读数 + 0.2 %满量程）

质量流量高精度        ±（0.4 %读数 + 0.2 %满量程）

                                 （量程5 SCCM-500 SLPM可选）

累计流量精度    流量精度之外增加±0.1%读数额外误差

重  复  性    ±0.2%满量程

质量流量零点和满量程温度漂移    ±0.02%满量程/℃（从25℃开始）

质量流量零点和满量程压力漂移    ±(0.08% 读数+ 0.02% 满量程)/atm（从清零压力开始）

显  示  屏    LCD单色显示屏（带背光）

显示方式    同时显示质量流量、体积流量、压力、温度

传感器响应时间    ＜1ms

显示响应时间     10-4000 ms（与流量相关）

预热时间    ＜ 1 s

工作温度    -20 ~ 70 ℃（环境和气体）

温度精度    ± 0.75℃

工作湿度    0  ～ 95 %，无冷凝

内置湿度传感器精度（可选）    ±1.8%RH@23℃（0-90%RH）

湿度漂移    ±0.05%RH/℃（0 ~ 60℃）

工作压力    11.5-160PSIA

压力精度    ±0.5%满量程

耐        压    200PSIA（静压）；75PSID（进出口差压）

满量程压损    参考详细压损表

数字输出信号    串口ASCII码和Modbus RTU via RS232（默认）；

                           可选串口ASCII码和Modbus RTU via RS485

模拟输出信号    4-20mA

数据刷新频率    数字信号40 Hz@19200波特率；

                           模拟信号：1000 Hz

屏幕刷新频率    10 Hz

模拟信号精度    在基础误差上额外增加±0.1%满量程误差

供电电压与电流    请查看说明书DOC-MANUAL-IS-SAFEINSTALLATION

电气接口    DB15

接液材质    主体和传感器：316L SS

                   密封材质：FFKM

过程接口    NPT内螺纹，详细规格参考压损表；其他过程接口请咨询

安装方向    无要求

安装固定孔    4×6-32UNC螺纹，孔深7.01mm

防护等级    IP66
