量程0.5 SCCM - 1000 SLPM，优于1 %的精度，480Pa超低压损

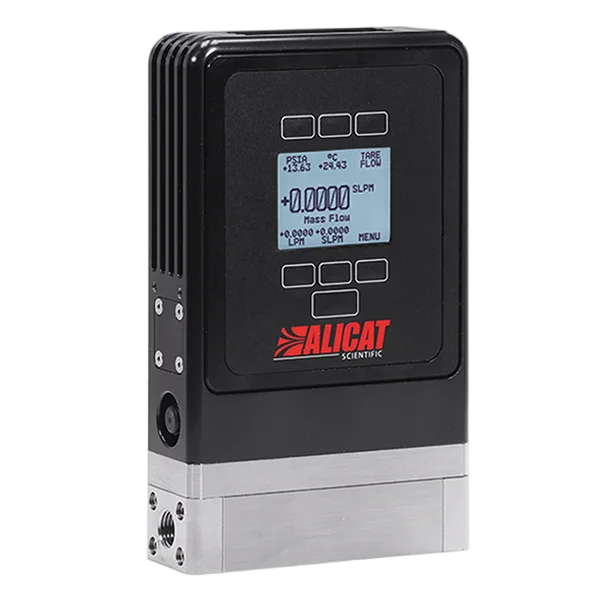

美国ALICAT ISMW系列本安防爆低压损型气体质量流量计，ia区域本安防爆认证，可用于0区环境；采用内部补偿型层流压差技术，使得大流量范围下气体仍旧保持层流运动。内置的绝压和温度传感器充分补偿因压力和温度引起的体积流量与质量流量间的差异，并对用户标准工况进行修正。具有NIST可溯源校准证书。
ISMW系列具有超低压损，满量程压损最低可达480 Pa。可用于快速准确地测量过程气体的质量流量、体积流量、压力和温度适用于多种流量测量场合，尤其是要求低压损的应用场合。
应用及案例
制氢
燃料电池
制药
石油化工
能源
碳捕集
气相色谱/氧气分析仪等
产品特色
ia区域本安防爆认证，可用于0区环境
满量程最低压损480Pa
内置湿度传感器（选配）
多参数显示和输出：温度、压力、体积流量、质量流量等
IP66防护
可选高精度：优于0.5%
可现场标定混合气体（最多5种成分），并存储20种混合气
本安防爆认证 ATEX和IECEx： Ex ia IIC T4 Ga Tamb -20 ℃ ~ 70℃
北美：Class I， Div 1， Groups A-D T4， Ex ia
Class I， Zone 0， AEx\Ex ia IIC T4 Ga
Tamb -20℃ ~ 70℃
介质要求 洁净的非腐蚀性气体
介质种类 内置98种气体，用户可现场编辑混合气体 （最多5种成分），并最多存储20种混合气
量 程 从0-0.5 SCCM 到 0-1000 SLPM
测量范围（量程比） 0.01-100%满量程（10000:1）
质量流量普通精度 ±（0.8 %读数 + 0.2 %满量程）
质量流量高精度 ±（0.4 %读数 + 0.2 %满量程）（量程≥5 SCCM可选）
累计流量精度 流量精度之外增加±0.1%读数额外误差
重 复 性 ± （0.2%读数+0.02 %满量程）
质量流量零点和满量程温度漂移 ±0.03%满量程/℃（从25℃开始）
质量流量零点和满量程压力漂移 ±(0.08% 读数+ 0.02% 满量程)/atm
（从校准压力开始）
显 示 屏 LCD单色显示屏（带背光）
显示方式 同时显示质量流量、体积流量、压力、温度
传感器响应时间 ＜1ms
显示响应时间 127ms
预热时间 ＜ 1 s
工作温度 -20 ~ 70 ℃（环境和气体）
温度精度 ± 0.75℃
工作湿度 0 ～ 95 %，无冷凝
内置湿度传感器精度（可选） ±1.8%RH@23℃（0-90%RH）
湿度漂移 ±0.05%RH/℃（0 ~ 60℃）
工作压力 11.5-60PSIA
压力精度 ±0.75%读数（＞1atm）；
±0.1PSIA（＜1atm）
耐 压 80PSIA（静压）；
15PSID（进出口差压）
满量程压损 参考详细压损表
数字输出信号 串口ASCII码和Modbus RTU via RS232（默认）；
可选串口ASCII码和Modbus RTU via RS485
模拟输出信号 4-20mA
数据刷新频率 数字信号40 Hz@19200波特率；
模拟信号：1000 Hz
屏幕刷新频率 10 Hz
模拟信号精度 在基础误差上额外增加±0.1%满量程误差
供电电压与电流 请查看说明书DOC-MANUAL-IS-SAFEINSTALLATION
电气接口 DB15
接液材质 主体：316L SS，303SS
传感器：氧化铝陶瓷，金，玻璃，热固化环氧树脂，
热固化硅橡胶，硅，聚酰胺
密封材质：FKM
过程接口 NPT内螺纹，详细规格参考压损表；；其他过程接口请咨询
安装方向 无要求
安装固定孔 4×6-32UNC螺纹，孔深7.01mm
防护等级 IP66
满量程为0.5 SCCM -1000 SLPM，
其中10 SCCM - 20 SLPM量程段，下述指标升级：
质量流量普通精度 ± 0.75% 读数或± 0.1% 满量程（取最大值）
质量流量高精度 ± 0.6% 读数或± 0.1% 满量程（取最大值）
重复性 ±（0.1% 读数 + 0.02% 满量程）
质量流量零点漂移 ± 0.03%满量程/ ℃（从25℃开始）
± 0.01%满量程/ Atm（从清零压力开始）
质量流量满量程漂移 ± 0.03%满量程/ ℃（从25℃开始）
± 0.1 %读数/ Atm（从校准压力开始）
满量程 | 满量程压损 （PSID/KPaD）
| 外形尺寸 | 过程接口 | 重量 Lb/kg |
0.5-50sccm | 0.07/0.48 | 7.05''H ×4.25''W ×1.50''D | M5×0.8mm内螺纹 | |
100sccm-2slpm | 1/8''NPT内螺纹 | 5.0/2.3 | ||
5slpm | 0.07/0.48 | 7.65''H ×4.25''W ×1.50''D
| 1/8''NPT内螺纹 |
6.0/2.7
|
10slpm | 0.08/0.55 | 1/4''NPT内螺纹 | ||
20slpm | 0.25/1.72 | |||
40slpm | 0.12/0.83 | 1/2''NPT内螺纹 | ||
50 slpm | 0.14/0.97 | 3/4''NPT内螺纹
| ||
100 slpm | 0.24/1.65 | |||
250 slpm | 0.60/4.14 | |||
500 slpm | 0.39/2.69 | 8.21''H ×5.20''W ×2.90''D | 3/4''NPT内螺纹 |
9.2/4.2 |
1000 slpm | 0.24/1.65 | 9.18''H ×5.60''W ×3.84''D | 2''NPT内螺纹 | 16.2/7.3 |
