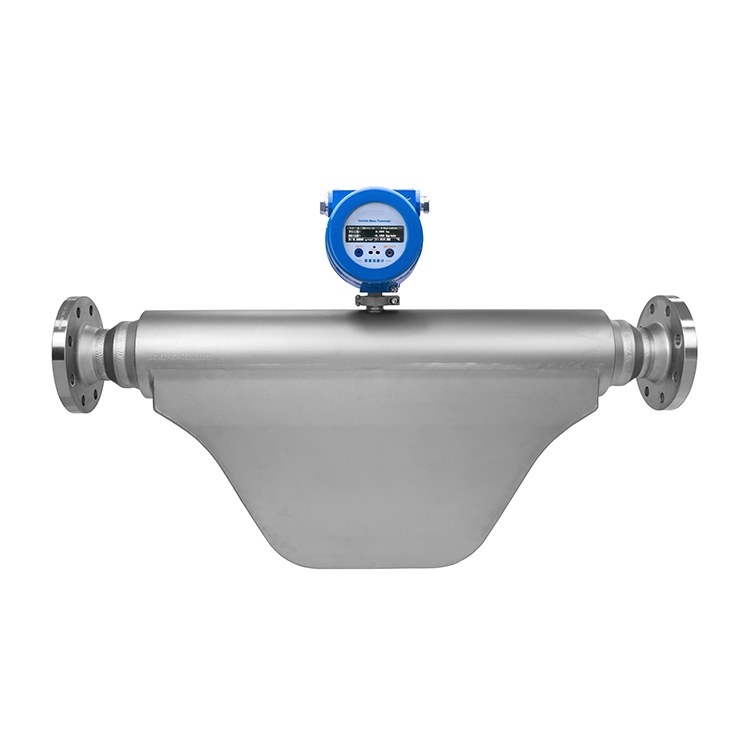

86V系列 微弯型科里奥利质量流量计

介        质

气体、液体、超低温介质（液氧、液氮、LNG等）

量        程

从0.006t/h-0.12t/h到18t/h-360t/h（水）

量  程  比

1：20

精        度

液体：±0.1%RD、±0.15%RD、±0.2%RD

气体：±0.5%RD

重  复  性

±0.05%FS

环境温度

-40℃~70℃

介质温度

-50℃~300℃（气体和液体）

-200℃~100℃（超低温介质）

耐        压

常规4MPa，高压可特殊定制

密度测量范围

0.2≤ρ<5 g/cm³

密度测量精度

±0.001 g/cm³

温度测量范围

-200℃~ 350℃

温度测量精度

＜±1℃

过程连接

螺纹连接、法兰连接、卡箍连接，可特殊定制

接液材质

316L

防护等级

IP67

重        量

视管径而定，具体重量需咨询

供电电压

86-265VAC、18V～36VDC、自适应电源

电气连接

M20×1.5、1/2 NPT

输出信号

4-20mA（双环流）、脉冲信号、RS485、

0-10KHZ频率信号、HART协议

通信速率

9600bps（默认）、2400、4800、19200、38400bps

通信协议

Modbus-RTU

设备地址

1（默认）-247

1

型号

86V系列

其中“86V”为产品型号系列，代表微弯型科里奥利质量流量计

2

转换器安装形式

-I：一体式

-S：分体式

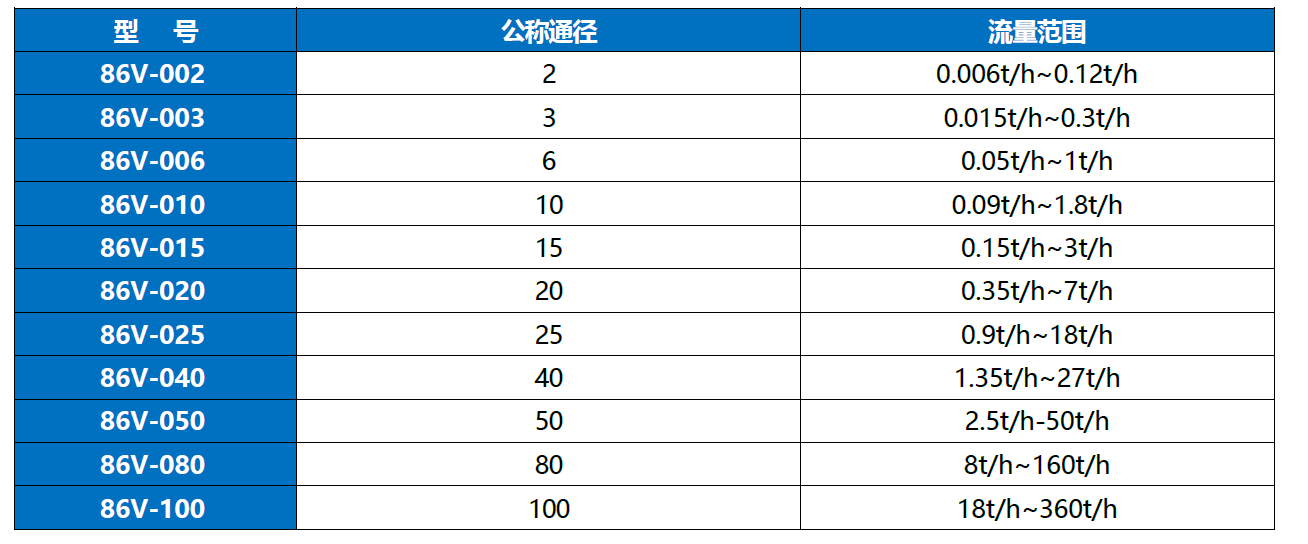

3

公称通径

-1：DN2口径(流量范围：0.006t/h-0.12t/h)

-2：DN3口径(流量范围：0.015t/h-0.3t/h)

-3：DN6口径(流量范围：0.05t/h-1t/h)

-4：DN10口径(流量范围：0.09t/h-1.8t/h)

-5：DN15口径(流量范围：0.15t/h-3t/h)

-6：DN20口径(流量范围：0.35t/h-7t/h)

-7：DN25口径(流量范围：0.9t/h-18t/h)

-8：DN40口径(流量范围：1.35t/h-27t/h)

-9：DN50口径(流量范围：2.5t/h-50t/h)

-10：DN80口径(流量范围：8t/h-160t/h)

-11：DN100口径(流量范围:18t/h-360t/h)

4

传感器类型

-S1： 常规型传感器

-S2:  保温夹套型传感器

-S3:  高压型传感器

-S4:  高温型传感器＜350℃

-S5:  卫生型传感器

5

公称压力

-16：1.6MPa

-40：4.0MPa

-X： 定制压力

6

测量管材质

-M1： 316L不锈钢

-M2： 哈氏合金(HC)

-M3： 钽

-M4： 304L不锈钢

-M5： 904L不锈钢

-MX:  定制材质

7

过程连接

-T： 螺纹连接

-F:  法兰连接

-K:  卡箍连接

-X：特殊定制

8

精度

-A1： ±0.1%RD（液体）

-A2:  ±0.15%RD（液体）

-A3:  ±0.2%RD（液体）

-A4:  ±0.5%RD（气体）

9

供电电压

-1： 86-265VAC

-2:  18-36VDC

-3:  自适应电源

10

输出信号

-E1：4-20mA/脉冲/频率/RS485

-E2: HART协议

11

电气接口

-1：M20×1.5

-2：1/2NPT

-X：特殊定制
